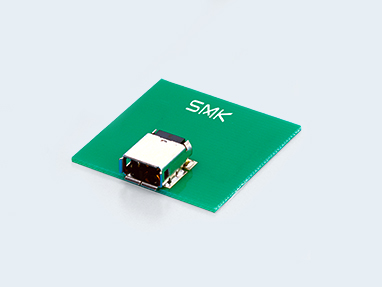

CRS5001-4701F
TC-25
矩形同轴连接器（SMT）＜6GHz＞
RoHS对应品
技术信息数据
规格
| 特征 | 1. 支持SMT角型同轴连接器。 2. 使用频率范围覆盖DC～6GHz，高度匹配并具有良好的高频特性。 3. 插座为电路板贴装高度4.5mm、宽 9mm、深11mm的低背、小型。 4. 插头和插座的嵌合采用金属锁方式，具有高嵌合保持力。 5.通过20N以下的低插入力，实现更好的操作性。 6. 插座支持通过载带进行自动贴装。 7. 原产国：中国 转换适配器：关于CRS1001-2601F,CRS1001-5301F，请参照商品目录PDF。 |
|---|---|
| 用途 | 車載機器 |
| 类型 | 外部配线用 |
| 插头/插座 | 插座 |
| 频率范围 | DC～6GHz |
| 标称阻抗 | 50Ω |
| V.S.W.R. | 1.5以下(DC～6GHz) |
| 插入损耗 | 2.5dB/m以下（5.8GHz） (含电缆损耗） |
| 外形尺寸 | 长度: 11.05mm 宽度: 9.05mm 高度: 4.5mm |
| 贴装高度 | 4.5mm |
| 防水/非防水 | 非防水 |
| 贴装方法 | SMT |
| 贴装方向 | 直角 |
| 适用电缆 | － |
| 额定电压电流 | AC 250V r.m.s. 1A |
| 接触电阻 | 20mΩ以下（中心接点）、15mΩ以下（外部接点） |
| 使用温度范围 | -40℃～+105℃ |
| 插拔寿命 | 100次 |
| 包装形态 | 压纹编带包装(750 个／卷筒) |
材质･表面处理
| 外壳 | 热塑性树脂 |
|---|---|
| 端子 | 铜合金 镀金 |
