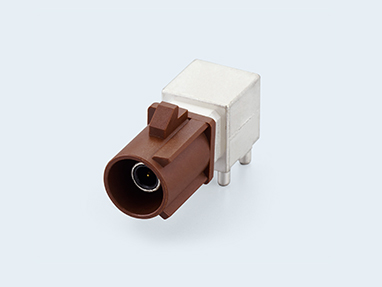

CRC5001-7001F

规格

特征	1. 可通过推式模锁方式实现完全连接。 2. 针对不同连接用途备有不同颜色的嵌合键。 3. 符合ISO20860-1､ISO20860- 2､DIN72594-1､DIN72594-2､SAE/USCAR-17､SAE/USCAR-18 。 4. 还备有防水式。(嵌合防水 IPX7) 　 电路板用插头：CRC5001-74XXF 　 电缆插头：CRC1001-57XXF 　 电缆插孔：CRS9001-45XXF､CRS9001-38XXF､CRS9001-46XXF、CZF2100-02XXF､CZF2100-03XXF､CZF2100-13XXF 5. 电缆插孔：可选择电缆拉出方向。 　 CRS9001-46XXF､CZF2100-02XXF､CZF2100-03XXF､CZF2100-13XXF 6. 减少零件数量，提高组装作业性。 7. 原产国：中国 *产品型号：根据不同颜色的嵌合键各不相同。请咨询。 *产品一览、CAD数据的产品型号末尾记载01F。
用途	車載機器、工业设备
类型	车载外部连接用
插头/插座	电路板用插头
频率范围	DC～4GHz
标称阻抗	50Ω
V.S.W.R.	1.3以下(DC～2GHz))、 1.5以下(2～4GHz)
插入损耗	0.3dB以下 (DC～3GHz)、 0.35dB以下 (3～4GHz)
外形尺寸	长度: 21.1mm　宽度: 8.0mm　高度: 13.2mm
贴装高度	10.55mm
防水/非防水	非防水
贴装方法	DIP(流体)
贴装方向	直角
适用电缆	－
额定电压电流	AC/DC 60V 1A
接触电阻	15mΩ以下（中心接点）、5mΩ以下（外部接点）
使用温度范围	-40℃ ~ +105℃
插拔寿命	30次
包装形态	托盘

材质･表面处理

外壳	热塑性树脂
端子	铜合金 镀金
