NFC 天线

是不受周围金属影响的小型・薄型NFC天线。由于可在空间受限的地方设置,所以可搭载于汽车和住宅的门把手,以及在小型可穿戴设备上。

特征

01 小型・薄型

是在铁氧体磁芯上缠绕金属细线的线圈类型的天线。
通过独有的绕线结构实现小型・薄型。

02 可置于金属附近

即使在实际安装的电路板背面放置金属外壳或金属构件也可进行通信。当然也可置于金属附近。

03 回流焊接安装方式

因为采用回流焊接安装方式,有助于提高运作效率。

NFC 天线比较
SMK制(铁氧体磁芯缠绕类型) 其他制造商(铁氧体磁芯绕线型) 其他公司制造(电路板印刷天线类型)
特点 通过集合缠绕多条细径线材,实现与一条粗径线材相同的性能。其结果可实现天线的小型・薄型化。 由于缠绕一条粗径线材,可增加天线厚度。 由于需要形成电路板印刷天线的面积,因此难以实现小型化。
结构

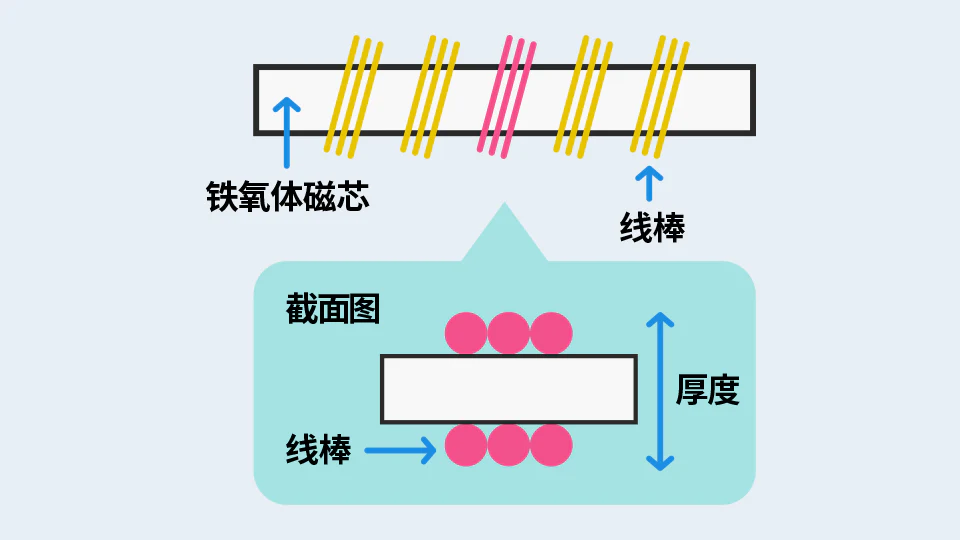

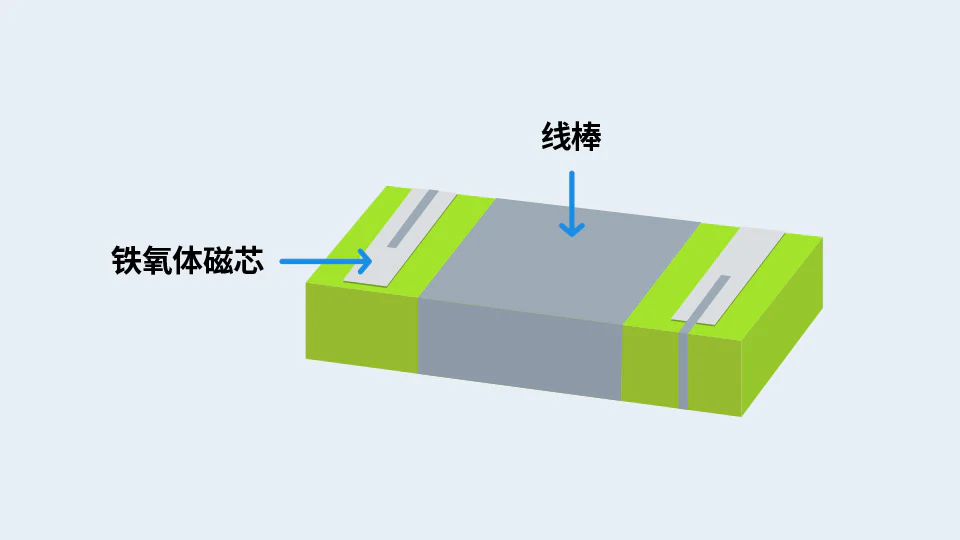

在铁氧体磁芯上集合缠绕多条细径线材的结构。

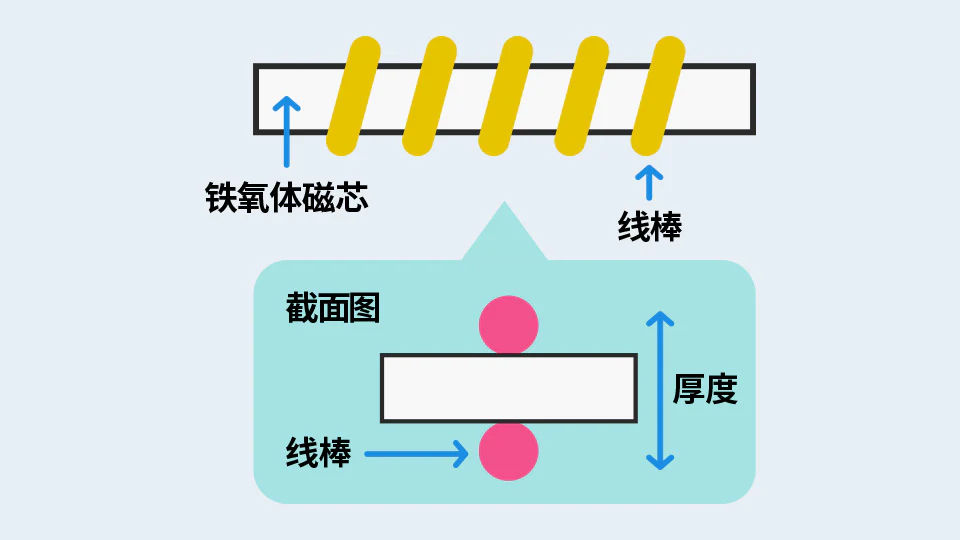

在铁氧体磁芯上缠绕一条粗径线材的结构。

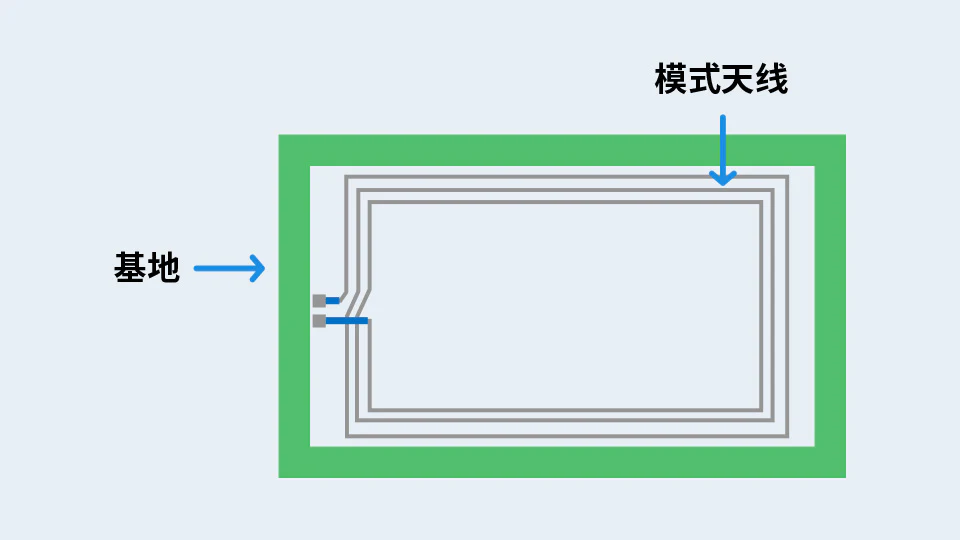

在电路板上形成印刷天线的结构。

不受金属影响的理由
SMK NFC 天线(铁芯缠绕式) 普通模式天线
磁场的生成方向

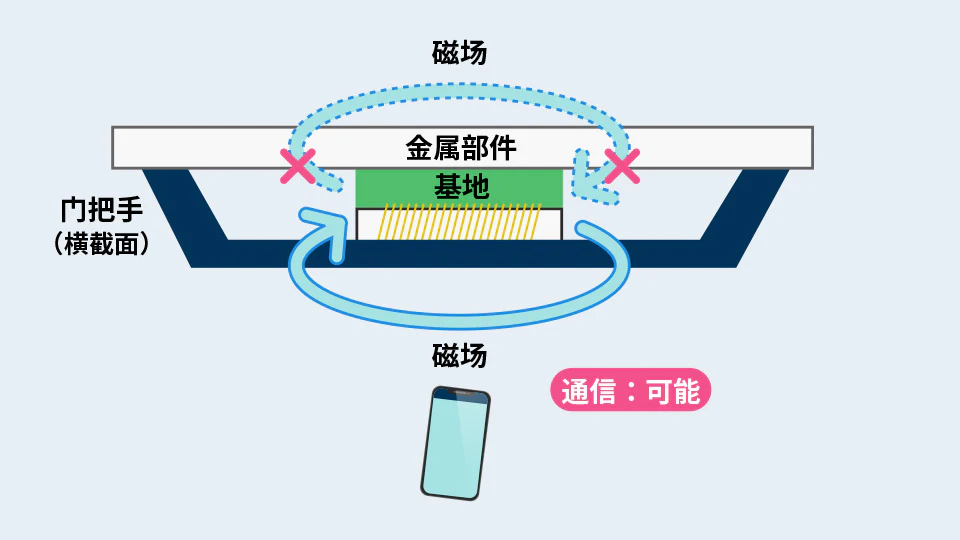

即使在天线背面安装金属,也可进行通信。

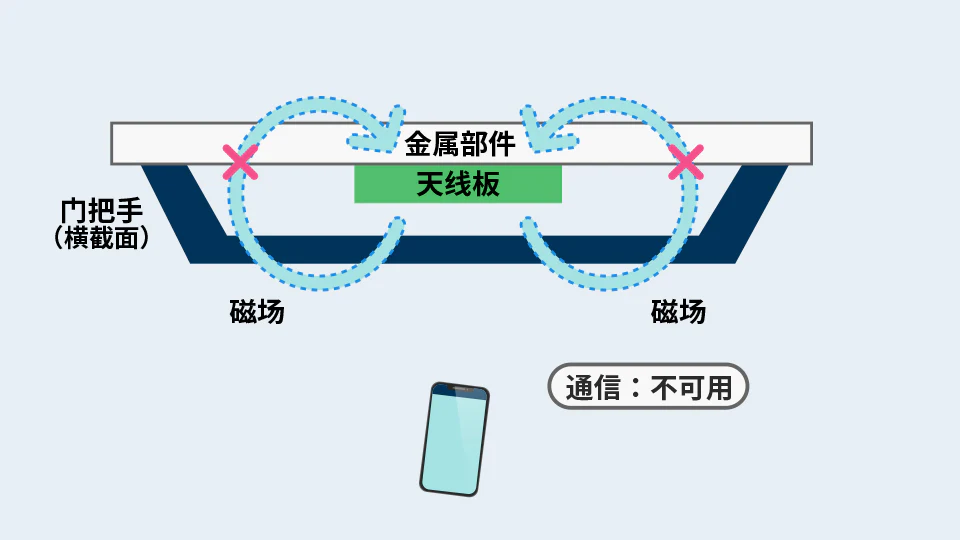

如果在天线背面安装金属,便无法进行通信。

用例

有效利用其小型・薄型且不受金属影响的特点,可用于各种用途。

智能手表

在金属框架内部安装天线,可进行免现金结算。

智能锁

通过在门把手内部搭载天线,可将智能手机和卡作为钥匙使用。

可穿戴设备

在无线耳机等小型可穿戴设备内置天线,可实现一键配对。

显示器

通过在电路板印刷天线较难实现的显示器的背面/边缘搭载天线,可进行触摸操作。

车门把手/支柱

在汽车的门把手和支柱内置天线,可将智能手机和卡作为车钥匙使用。

摩托车仪表盘

在摩托车仪表盘上搭载天线,可将智能手机和卡作为钥匙使用。

产品规格

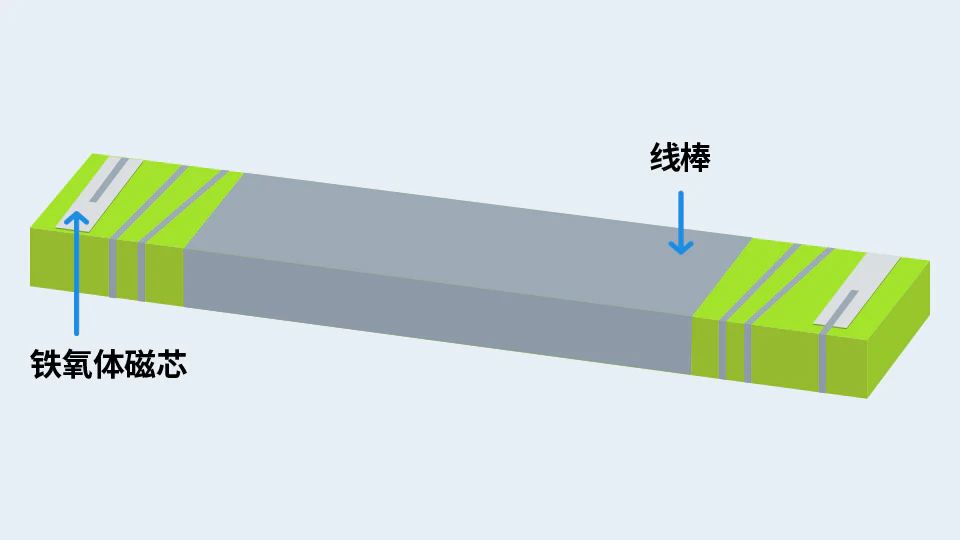

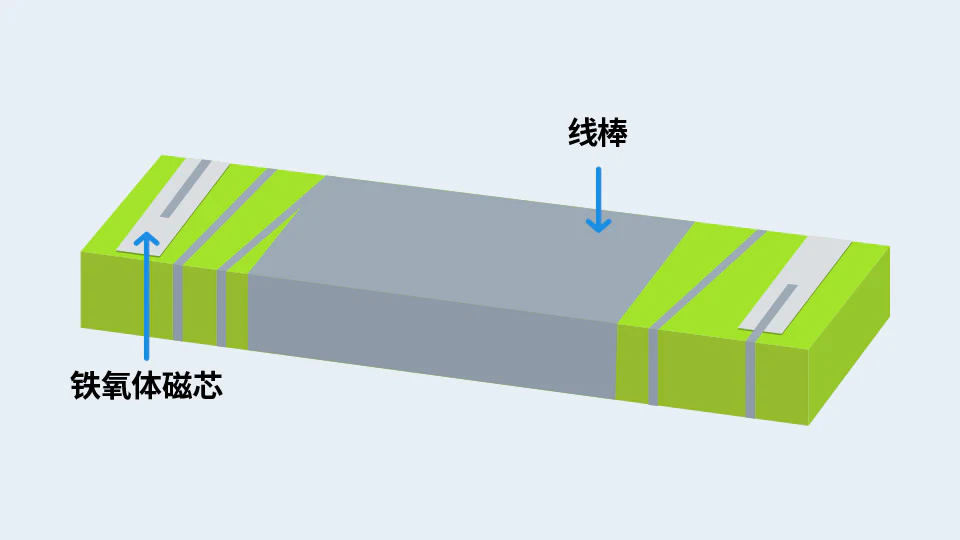

由多根金属细线捆绑缠绕在铁氧体磁芯上构成。

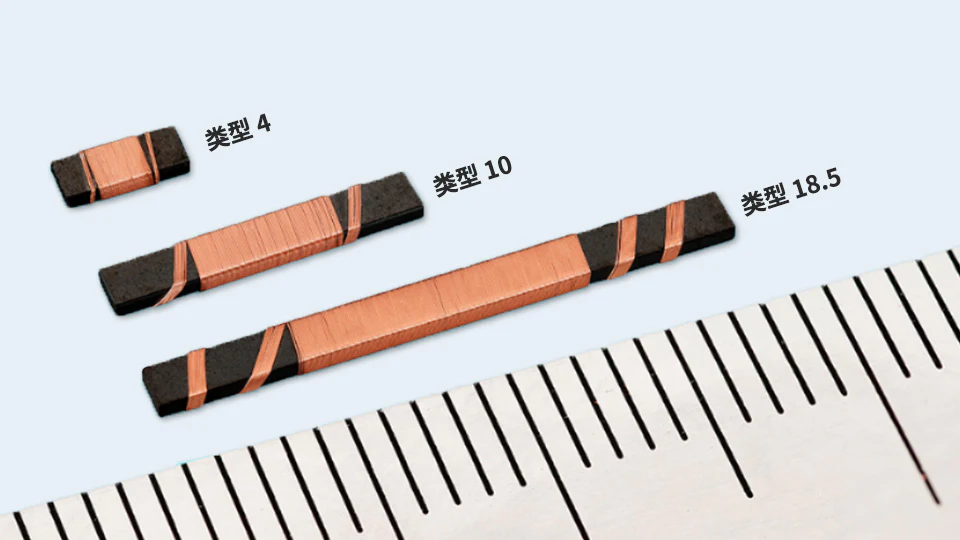

类型 4 类型 10 类型 18.5
外形
外形尺寸 L×W×H(mm) 4.0×1.72×0.75 10.0×1.72×0.75 18.5×1.72×0.75
电感* 1.5μH typ 1.5μH typ 2.2μH typ
直流电阻* 0.8Ω typ 0.3Ω typ 0.3Ω typ
NFC 运行模式
  • 卡模拟模式
  • P2P 通信模式
  • 卡模拟模式
  • 读写器模式
  • P2P 通信模式
  • 卡模拟模式
  • 读写器模式
  • P2P 通信模式
  • *

    at 13.56MHz, 25℃

三种运行模式
读写器模式

将智能手机作为读取装置使用的模式

使用示例
  • 海报广告(相当于二维码)/体温计和计步器的数据采集设备的设置传输及日志提取/电子价签重写
  • 蓝牙配对
卡模拟模式

智能手机成为标签,嵌入式设备侧成为读取装置的模式

使用示例
  • 安全锁(卡和智能手机并用)
  • 店铺内电子结算/运动俱乐部的会员卡和积分卡
P2P 通信模式(peer to peer)

智能手机和嵌入式设备处于平等地位的模式

使用示例
  • 智能手机之间的数据交换
  • 智能手机与PC的数据交换
  • 将Wi-Fi®设置传输到嵌入式设备

什么是 NFC?

NFC是“Near Field Communication”的缩写。这是使用13.56 MHz频段的近距离无线通信技术的国际标准,是一种通过将搭载NFC的设备互相靠近来实现通信的技术。其大多搭载于交通类IC卡、信用卡、智能手机等,在日常生活中广泛使用。

NFC规格的种类

根据标准的不同,NFC主要分为"Type-A"、"Type-B"、"Type-F"三种。SMK的NFC天线可用于所有类型。

Type-A Type-B Type-F
特征 荷兰恩智浦半导体公司开发的NFC标准。 美国摩托罗拉开发的NFC标准。
内置CPU,处理速度快,安全性好。
SONY开发的NFC标准。
处理速度非常快,约为0.1秒,安全性也很好。
采用实例
  • 烟草的成人识别卡“taspo”(日本)
  • 交通类IC卡 “Oyster Card”(英国)“Tmoney”(韩国)等
  • 护照、驾驶证、居民基本台账卡、个人编号卡等身份证(日本)
  • 交通类IC卡“Navigo”(法国)等
  • 通类IC卡“Suica”、“PASMO”、以及电子货币“Edy”、“nanaco”、“iD”、“QUICpay”(日本)
  • 交通类IC卡“八达通”(香港)等
