タクタイルスイッチを中心としたスイッチ技術の
基礎・選定・品質・事例徹底解説

1. タクタイルスイッチとは？スイッチの種類・選び方・品質比較を徹底解説

タクタイルスイッチ（小型プッシュスイッチ）は、リモコンや家電、車載機器、産業機器など、幅広い電子機器に欠かせない操作部品です。本記事では「タクタイルスイッチとは何か」を中心にスイッチ全体の「種類と選び方」「品質の見極め方」「メーカーによる差」など、設計者・購買担当者が知っておくべき技術情報をまとめます。
SMKの長年の開発実績をもとに、信頼性の高いスイッチ選定のポイントを解説します。

2. スイッチの種類と基礎知識

電子機器で使用されるスイッチには、用途や操作方法によって様々な種類が存在します。まず全体像を把握するために、主要なスイッチタイプとその特徴を整理します。
本章では、押しボタンスイッチ、タクタイルスイッチ、検出スイッチ、トグルスイッチなど、代表的なスイッチの種類を取り上げ、主な用途例や適用市場（産業機器用・民生用）との関係を整理します。
下表では各スイッチタイプについて◎：適している　△：一部用途で適しているという基準で、用途的合成を比較しています。

イメージ	スイッチ種別	主な用途例	適用市場		用途
			産業機器用	民生用	検出用	操作用	設定用
	プッシュスイッチ	起動・停止、リセット	◎	◎	ー	◎	◎
	プッシュスイッチ（タクタイルスイッチ）	家電・リモコン・操作パネル	◎	◎	ー	◎	◎
	検出スイッチ	位置検出、扉開閉検出	◎	◎	◎	ー	ー
	トグル・ロッカースイッチ	電源、モード切替	◎	◎	ー	◎	◎
	多機能操作デバイス（マルチウェイスイッチ）	信号切替、設定切替	◎	△	ー	◎	◎
	スライドスイッチ	設定切替、小型機器	△	◎	ー	◎	◎

2.1 小型プッシュスイッチ（タクタイルスイッチ）

タクタイルスイッチは、プリント基板への実装を前提とした小型プッシュスイッチです。 ボタンを押している間だけON（またはOFF）状態になり、離すと元の状態に戻る 「モーメンタリー動作」が基本仕様です。
この動作は、一般的なプッシュスイッチの範疇に含まれますが、タクタイルスイッチは特に小型でクリック感(触覚フィードバック)を伴う操作感が特徴です。
私たちの日常生活の中で、ボタンを押した際に「カチッ」とした感触や音を伴うタクタイルスイッチが使われています。
リモコン、パソコン周辺機器、デジタルカメラ、携帯型ゲーム機、車載機器の操作パネルなど、微小電流を扱う電子機器の信号入力用途として広く採用されています。

SMKの小型プッシュスイッチ（タクタイルスイッチ）はこちら

2.2 検出スイッチ

物体の有無や位置を検出するためのスイッチです。
代表的なものとしてリミットスイッチ、マイクロスイッチ、近接スイッチなどが含まれます。産業機器や自動化設備で多用され、機械的な動作の制御や安全装置として重要な役割を果たします。高い信頼性と耐久性が求められる用途に適しています。
普段意識することはありませんが、検出スイッチは機器が正しく、かつ安全に動作し続けるために「裏方」として不可欠な存在です。

SMKの検出スイッチはこちら

2.3 多機能操作デバイス(マルチウェイスイッチ)

複数方向への操作が可能なスイッチで、上下左右や斜め方向など、多方向の入力に対応します。
ゲーム機のコントローラーや産業用ロボットの操作パネル、カメラの操作部などに広く採用されています。一つのスイッチで複数の入力を実現できるため、操作性とパネル設計の自由度向上に貢献します。
タクタイルスイッチが主に「点・線」の単一操作を担うデバイスであるのに対し、マルチウェイスイッチは「面」や「空間」の複数の操作を直観的に行えるデバイスと言えます。

SMKの多機能操作デバイス(マルチウェイスイッチ)はこちら

2.4 スライドスイッチ

レバーやつまみをスライド操作させることでON/OFFや回路切替を行うスイッチです。
電源のON/OFFや動作モードの切り替えなど「今現在どの状態にあるか」視覚的に確認したい用途に適しています。小型のDIP型タイプから電流容量の大きなタイプまで、幅広いバリエーションが存在します。

SMKのスライドスイッチはこちら

2.5 その他のスイッチ

上記以外にも、回転操作で複数の回路を切り替えるロータリースイッチ、レバー操作のトグルスイッチ、基板上で設定を行うための小型のDIPスイッチなど、用途に応じて様々なスイッチが存在します。
次章でタクタイルスイッチを中心にこれらのスイッチについて、構造・動作原理・電気特性・信頼性などの技術的観点から解説します。

3. 小型プッシュスイッチ（タクタイルスイッチ）の技術詳細

タクタイルスイッチの性能と信頼性は、その内部構造と技術仕様によって決まります。ここでは、タクタイルスイッチを深く理解し、用途に応じた選定を行うための基本的な動作原理と構造上の特長を解説します。
タクタイルスイッチの最大の特徴は、メタルドーム（金属製の薄いドーム状の板）を用いた構造です。

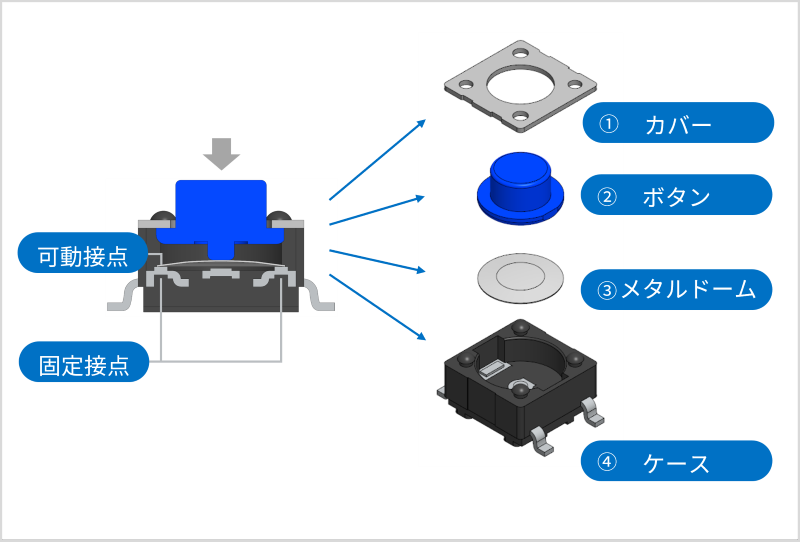

3.1 動作原理と内部構造

3.1.1 動作原理

ボタンを押すと、③のメタルドームが反転し、その裏側にある接点部がケース側の固定接点に接触することで回路がONになります。
ボタンから指を離すと、メタルドームは元の形状に復帰し、回路はOFF状態になります。

3.1.2 クリック感のメカニズム

メタルドームが反転する瞬間に発生する急激な荷重変化が、指先に「カチッ」というクリック感(節度感)として伝わります。このクリック感は、操作が確実に行われたことをユーザーにフィードバックする重要な要素です。
メタルドームの材質、板厚、形状によって、作動力やクリック感の強さ、戻り感などの特性が決まります。

3.1.3 構造と電気的特性

図の通り構造がシンプルであるため小型化に適しており、電子機器の高密度実装に貢献します。また部品点数が少ないことから、適切な設計により高い信頼性を実現できます。一方で、接点にワイピング動作（接触時に接点をこする動き）がないため、接触信頼性の確保には、接点材料や製造精度が極めて重要になります。

3.1.4 密閉構造と防塵・防滴性能

多くのタクタイルスイッチは、外部からの塵や水分の侵入を防ぐための密閉構造を採用しています。これにより、IP規格（Ingress Protection）に基づいた防塵・防滴性能が確保された製品も多く、屋外機器や車載機器など、比較的過酷な環境下での使用が可能になります。


3.2 使用感にかかわる仕様

タクタイルスイッチの“使い心地”は、作動力（押圧）・ストローク・クリック感を中心とした機械特性と、接点構造・電気的特性といった信頼性要素の組み合わせで決まります。
これらは操作ミス防止・入力の確実性・長期耐久性に直結し、用途ごとの最適値が異なります。まずは各仕様の定義と、選定時に重視すべき観点を下表に整理します。

イメージ	技術仕様	定義	選定における重要性と留意点
	作動力（押圧）	スイッチをONさせるために必要な力（単位：Nまたはgf）	ユーザーの操作感、誤操作防止 軽すぎると誤操作、重すぎると操作疲労につながる
	ストローク	スイッチがONになるまでの移動距離	操作感の深さ、聞きの薄型化、クリック感とのバランスに影響 ショートストローク：素早い操作が可能な反面、誤操作のリスクアップ ロングストローク：確実な操作が可能な反面、素早い操作に向かない
	クリック感	操作時の節度感。荷重・変位曲線におけるON点前後の荷重変化率や押下・戻りで感じる節度の総合指標。	確実な操作フィードバック、ユーザー体験の質に直結 長時間の反復操作では過度なピーク荷重は疲労感の原因になる タクタイルスイッチの最も重要な要素の一つであり、バランスが重要
	接点構造	接点材料（Ag、Auなど）と形状。特に接触抵抗の安定性が重要。	スイッチの寿命（耐久性）、微小電流での確実な動作に直結
	電気的特性	定格電圧、定格電流、接触抵抗、絶縁抵抗などスイッチの開閉機能ができる上限値。	低電圧回路ではチャタリング対策と接触抵抗の安定性が要 規格・評価（耐久回数、環境試験など）の適合範囲を使用環境に照らして確認

3.3 実装形態の特徴と選定

タクタイルスイッチの基板への実装方法には、主に表面実装(SMD)とスルーホール(THR)の2種類があります。いずれも広く用いられている実装方式ですが、機器の用途、求められる信頼性、基板設計や生産条件によって適・不適があります。
タクタイルスイッチ選定の初期段階において、どの実装方式が設計条件に合っているかを判断するための基礎知識としてご活用ください。


実装形態	SMD	THR
実装図

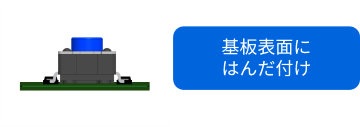

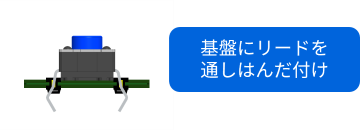

特徴/用途	基板表面のランドに直接はんだ付けして実装。 一般的にリフローはんだ付け工程に対応しており、自動実装による量産に適しています。 リモコン、モバイル機器など小型機器向き	基板のスリーホールにリードを挿入し、裏面ではんだ付けして実装。確実な機械的固定が得られるため、信頼性を重視する用途で多く採用されています。 産業機器、車載機器など信頼性重視の用途向き
メリット	小型化、高密度実装、自動実装機による高速実装が可能。	物理的な強度が高い、手はんだにも適している 実装位置の精度管理が比較的容易
デメリット	リフロー時の熱ストレス、物理的な強度（保持力）がTHRに劣る場合がある	基板の穴が必要、高密度実装には不向き 自動実装の難易度がSMDより高い場合がある

3.4 用途別の選定ポイント

タクタイルスイッチは用途によって要求される特性が異なります。
ここでは代表的な用途として 家電製品／車載機器／産業機器／ゲーム機 を取り上げ、それぞれの選定時に重視すべきポイントを整理します。

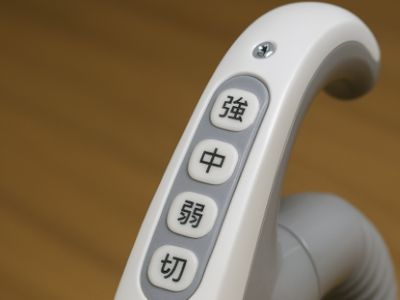

家電製品

• 中程度の作動力×中短ストローク

操作性と耐久性のバランスが重視され、適度なクリック感と10万回以上の動作寿命が求められます。幅広いユーザーが押しやすく、誤入力が少ないことが求められる。

車載機器

• やや高めの作動力×中～長ストローク×高クリック感

高温・振動環境での信頼性が最重要で、-40℃~85℃範囲での安定動作、振動・長期使用での信頼性が必要。視認に頼らず操作できる確実なフィードバックが求められる。

産業機器

• 高めの作動力×明確なクリック感×封止構造。

長寿命と確実な操作が求められ、100万回以上の動作寿命と明確なクリック感が必要です。手袋着用や油分・粉塵など、より厳しい環境での確実な操作感が求められる。

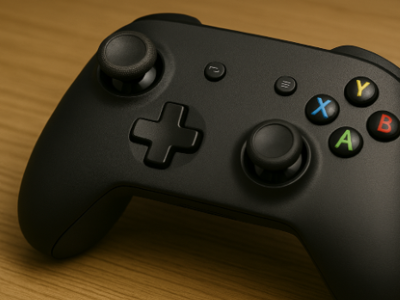

ゲーム機

• やや軽めの作動力×短～中ストローク×適度なクリック感

快適な操作感と高頻度使用への対応が重要で、軽い作動力と短ストローク、そして数百万回の動作寿命が要求されます。快適な操作感が最優先される。

4. 検出用・マルチウェイ・スライドスイッチの選定ポイント（参考）

4.1 検出用スイッチの選定ポイント

検出用スイッチは、高い検出精度と応答速度、そして過酷な環境に耐える耐環境性が技術的なポイントとなります。選定においては、検出対象物、検出距離、応答速度、設置環境（防水・防塵）を考慮する必要があります。

SMKの検出用スイッチはこちら

4.2 マルチウェイスイッチの選定ポイント

小型化と多方向操作の両立が技術的な課題です。操作感の均一性と、各方向への確実な接点形成が重要となります。

SMKの多機能操作デバイス(マルチウェイスイッチ)はこちら

4.3 スライドスイッチの選定ポイント

安定した接触抵抗と、操作時のスムーズな摺動性、そして長寿命が求められます。特に、接点部の防塵・防湿対策が信頼性確保の鍵となります。

SMKのスライドスイッチはこちら

5. 同じ規格でも大きく異なる:メーカーによるスイッチ品質の差

スイッチは外形寸法や定格、作動力などのカタログスペックが同一であっても、メーカーや設計・製造プロセスの違いによって、実際の操作性や信頼性には大きな差が生じます。
ここではタクタイルスイッチを例にスイッチメーカーの技術や経験の差が品質の差に表れやすいポイントを説明します。


5.1 操作性における品質差

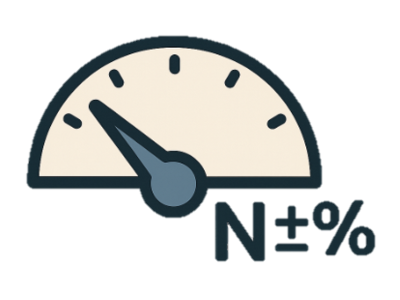

高精度金型（ミクロン単位）とメタルドームの反力カーブ設計・官能評価の蓄積、量産へのフィードバック運用という技術・経験の差で、ばらつきが±10％から±20～30％に開き、同一ロット内で「硬い・軽い」が混在して誤操作や不満足な操作感が増えます。

5.1.1 作動力のばらつき

ドーム材質・板厚選定、固定・貼付治具の剛性・位置精度、ピーク・戻りの反力カーブを設計→試作→官能評価→量産に落とす一連のノウハウの差でクリック感の再現性が変わり、ロット内の感触ムラがUX(ユーザーエクスペリエンス) の触覚評価や信頼感の低下に直結します。

5.1.2 クリック感の一貫性

アクチュエータとケースの嵌合クリアランス設計と高精度を達成する加工・組立技術の成熟度差で中央値からのばらつきが発生します。たとえば中央値0.15mmが実測0.05～0.25mmに広がり、押下検出遅延や再押下（取りこぼし）が増えて操作効率が落ちます。

5.1.3 ストローク精度

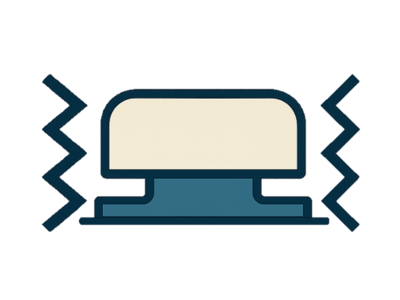

ガイド形状・面当たりの嵌合設計、金型の面精度・平行度制御、樹脂収縮の見込み設計などの経験差で横ブレが増減し、端押し時のクリック感変動や「安定感の無さ」が顕著になり製品の品質感が低下します。

5.1.4 Wobble（がたつき）

5.2 実装性における品質差

実装性の差は、生産ラインの歩留まりとスピードに直結します。端子精度などのわずかな差が、給送不良やはんだ不良を引き起こし、ライン停止やコスト増加につながります。

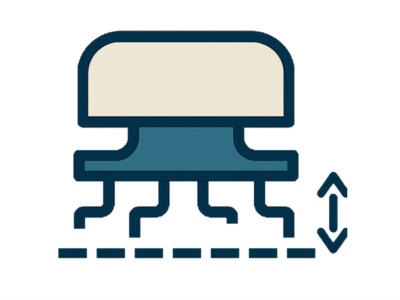

端子の曲げ・切断の成形順序設計、スプリングバック補正、端子高さの自動測定・補正まで含む一連の成形ノウハウの差で接合部の端子高さが崩れ、はんだ付けの際の、オープンやフィレット形成不良が増えて実装歩留まりが悪化します。

5.2.1 コプラナリティ（端子平坦精度）

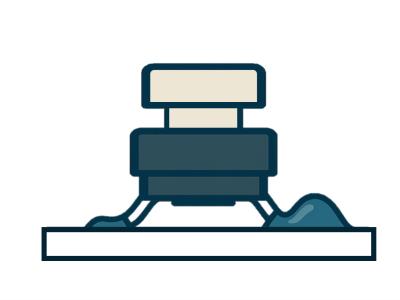

Ni下地・Ag表面の多層めっきプロファイル制御、表面粗さ(Ra)と清浄度の工程管理、ライン間の再現性確保という表面処理の経験差で濡れ広がりが悪化し、フィレット形成不良やブリッジ・オープンが増えてリワークと検査工数が膨らみます。

5.2.2 端子めっき品質（はんだ濡れ性）

260℃以上で寸法変化を保証する材料選定と熱膨張への配慮が必要であり、ノウハウの差でリフロー後に部品変形や位置ズレが発生し、操作感の不良や歩留まり低下につながります。

5.2.3 リフロー耐熱性

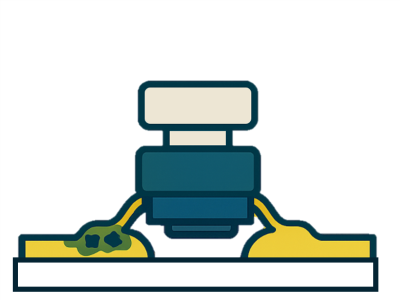

5.3 耐久性における品質差

耐久性の差は、長期信頼性と製品寿命に直結します。タクタイルスイッチは繰り返し操作される部品であるため、接点腐食やクリック感消失、防水性能低下は、過酷な環境や長期使用で不具合を発生させ、製品の信頼性を損ないます。

接点めっきの管理：金めっきや銀めっきの厚さを均一に仕上げる精密めっき技術と長年の表面処理ノウハウの差で、酸化や硫化などの腐食による接触抵抗増加が起こり、スイッチの反応が悪化してしまい最終的に導通不良に至ります。

5.3.1 接点材料の耐久性

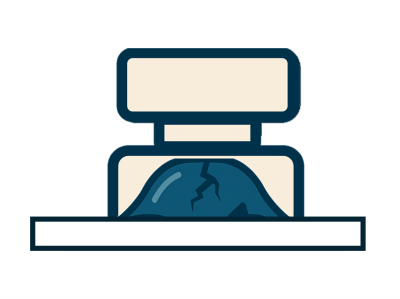

シール構造の管理：シール材の材質選定には構造解析と耐候性評価の経験が必要であり、設計・評価技術の差により経年劣化で隙間が発生します。その結果水分や粉塵が侵入してクリック感消失や接点腐食による電気的な致命欠陥が発生します。

5.3.2 防塵・防滴性能維持

メタルドームの材質選定と板厚管理には疲労試験データと設計ノウハウが必要であり、技術差により繰り返し操作で弾性が低下し、クリック感が弱くなり、最悪の場合はクリック感が完全に消失して操作不能になります。

5.3.3 動作寿命の安定性

良好なクリック感、長期信頼性を実現したスイッチの導入検討はこちらからお問い合わせください。

6. SMKの開発・品質保証体制

SMKは70年以上のスイッチ製造経験を通じて、高品質な製品を生み出す技術と厳格な品質管理体制を確立してきました。

6.1 開発体制と技術力

スイッチ開発では、小型化と操作性の両立、高耐久性と低コストの両立など、相反する要求を同時に満たす必要があります。機械設計、電気設計、材料技術、金型技術など多様な専門性を持つエンジニアが協力し、設計から試作、評価まで短期間で実施できる体制を整えています。
例えば、高さ1.5mm以下の超薄型タクタイルスイッチの開発では、メタルドームの形状最適化と材料選定の工夫により、薄型でありながら明確なクリック感を実現しました。たとえばスマートフォン向けには数十回ものプロトタイプ評価を繰り返し、快適な操作感を追求しています。お客様の声を反映した改良も積極的に行い、実装不良の解決やカスタマイズ対応など、具体的な課題に柔軟に対応。製品開発の初期段階から参画し、最適な提案を行う共同開発も実施しています。

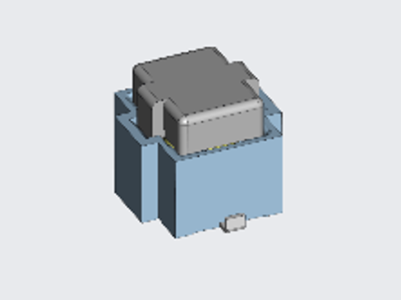

3Dモデリング

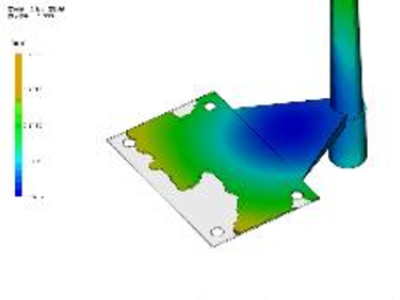

FEM解析

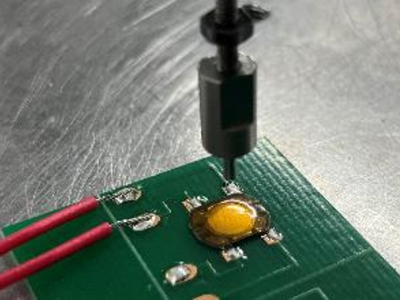

荷重測定

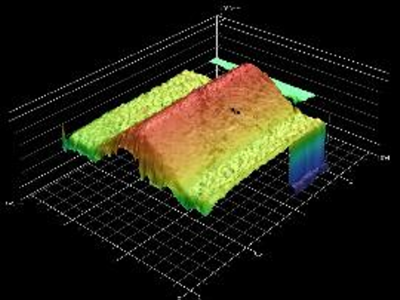

3Dスキャン

6.2 品質保証体制

製造工程では、金属部品の加工からプラスチック成形、めっき処理、組立、検査、テーピングまで、各工程で厳密な管理を実施しています。インライン検査により不良品を早期に発見し、統計的プロセス管理(SPC)で製造プロセスの安定性を監視しています。
品質基準は多岐にわたります。一例としては、寸法検査では±0.1mm以内の精度管理、電気的特性検査では接点抵抗100mΩ以下を確認。作動力やクリック感を含む機械的特性については全数検査を実施し、クリック感は訓練された検査員による官能評価も行っています。耐久性試験では100万回の連続動作試験、温湿度サイクル試験、振動・衝撃試験など、実使用環境を想定した各種環境試験を実施しています。
トレーサビリティ体制も完備し、ロット番号により製造日、使用材料、製造条件を追跡可能です。ISO9001認証、車載用の製品ではIATF16949認証、RoHS指令対応など、各種認証・規格にも対応しています。フルオートメーション化による人為的ミスの削減、PDCAサイクルによる継続的改善により、さらなる品質向上に取り組んでいます。

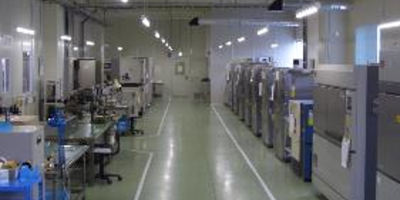

信頼性試験センター

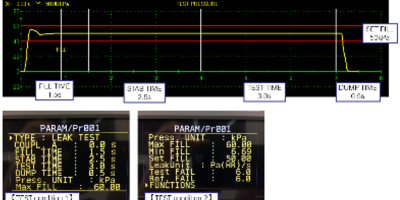

自動検査

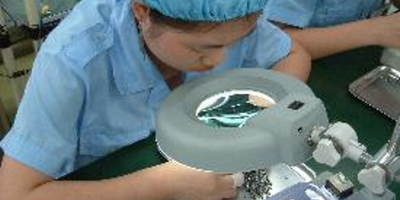

目視検査

6.3 量産体制

量産工程は、上流工程から製品完成までを一貫して管理できる自動化ラインとして構築しています。金属部品加工、樹脂成形、組立、テーピングに至るまで、自動搬送・自動処理を組み合わせることで、人手による作業介在を最小化。各生産ラインは少人数で運用可能な体制とし、安定した生産と品質の再現性を両立しています。
タクトタイムは1ラインあたり約1秒を実現しており、需要に応じた複数ラインでの生産(マルチライン化)によって、大量生産に柔軟に対応します。
生産ライン内の要所には、高速カメラと画像解析技術を配置し、部品状態や組立状態をリアルタイムにインライン監視しています。これにより、形状異常や組付け不良を早期に検出し、工程の安定化と品質の均一化を実現。
生産データは全ラインで常時取得・分析し、生産効率や歩留まりの傾向を把握することで、継続的な工程最適化を推進しています。

高速化と安定性を両立した自動化量産体制により、短納期対応と高い生産能力を実現し、コスト競争力の強化につなげています。

7. 導入実例・実績

SMKのスイッチは、国内外の多くの企業で高い評価を受けています。
大手家電メーカー、通信機器メーカー、自動車メーカーなどでの継続的な採用実績があり、通信機器用途では毎月数百万ユニットを出荷しています。
お客様から評価されているポイントは、品質の安定性、技術サポートの充実、納期対応力、カスタマイズ対応力、そしてトータルコストでの優位性です。初期コストだけでなく、実装コスト、不良対応コスト、長期的な信頼性を含めた総合的な価値を提供しています。

スマートフォン・ウェアラブル

白物家電

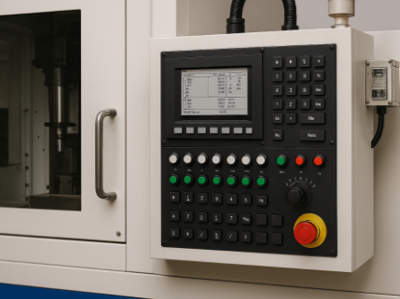

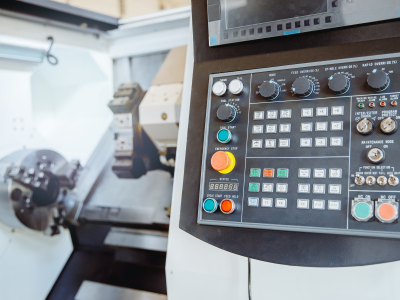

産業機器

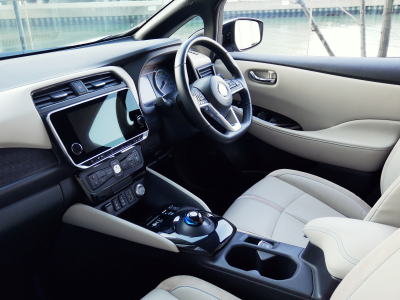

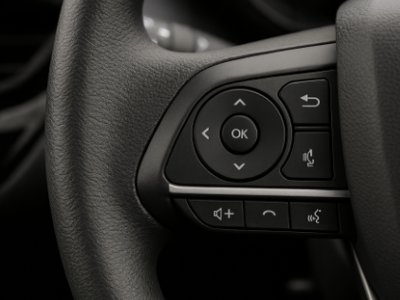

車載

8. 技術サポート体制

SMKは、製品の提供だけでなく、設計から量産、アフターサポートまで包括的な技術支援を行っています。

設計段階からの技術相談
お客様の要求仕様に基づいて最適なスイッチタイプと製品を提案します。使用環境、操作頻度、実装条件などを考慮し、仕様策定のアドバイス、取付方法のサポート、カスタマイズ可能性の検討を行います。推奨ランドパターンや基板レイアウトのアドバイスも提供し、実装トラブルを予防します。

カスタマイズ対応
作動力の変更、端子形状の変更、寸法の調整、防水性能や耐熱性の向上など、お客様固有の要求に柔軟に対応します。標準品で要求を満たせない場合でも、専用設計により最適な製品を開発します。

サンプル提供
迅速にサンプル提供を行い、評価用サンプルの提供や評価時の技術的アドバイスも実施しています。

実装サポート
推奨ランドパターンの提供、リフロープロファイルの推奨条件、実装トラブルシューティングを行います。必要に応じて生産現場を訪問し、実装条件の最適化を支援します。

量産サポート
品質保証体制、安定供給体制、在庫管理サポート、トレーサビリティ対応により、お客様の生産を支えます。

アフターサポート
不具合発生時の迅速な対応、故障解析サービス、改善提案を行います。新製品情報や技術資料も定期的に提供し、お客様の製品開発を継続的にサポートしています。


9. プッシュスイッチに関するよくある質問

Q.タクタイルスイッチとプッシュスイッチ（押しボタンスイッチ）の違いは？
A. タクタイルスイッチはプッシュスイッチの一種で、モーメンタリー動作・クリック感（触覚フィードバック）が特長です。
→ 詳しくは1．タクタイルスイッチとは？ と 2.1 小型プッシュスイッチ を参照。

Q.同じ規格でもメーカーによって品質が違うの？
A. はい。作動力のばらつき、クリック感の一貫性、ストローク精度、Wobble、実装歩留まり、耐久性で差が出ます。背景には、金型精度・反力カーブ設計・官能評価・表面処理・シール設計・量産再現性などの技術・経験の差があります。
→ 詳しくは5．同じ規格でも大きく異なる:メーカーによるスイッチ品質の差 を参照。

Q.タクタイルスイッチの向きはありますか？
A. 一般的な4端子タイプは対角線上の端子が電気的に接続されているため、90度回転させても動作します。ただし、基板ランドパターンに合わせた正しい向きで実装することが推奨されます。LED付きタイプや特殊構造品は向き指定があります。

Q.タクタイルスイッチの構造は？
A. 基本構造は、ケース・アクチュエータ・メタルドーム・ターミナルで構成され、押すとメタルドームが反転して接点が閉じ、離すと元に戻ります。この反転動作がクリック感を生みます。
→ 詳しくは 3.1 動作原理と内部構造 を参照。

Q.タクタイルスイッチの使い方（配線方法）は？
A. 電源と負荷の間に直列接続します。マイコンではプルアップ抵抗やデバウンス回路を併用し、ON/OFF状態を安定検出します。

Q.タクタイルスイッチの動作回数の寿命はどれくらい？
A. 標準で10万回、用途によっては100万回以上。クリック感維持はメタルドーム材質・板厚・疲労設計に依存し、長期導通は接点めっきと密閉構造が左右します。

Q.修理はできる？接点復活剤は使える？
A. 交換が基本です。接点復活剤は密閉構造に浸透しづらく、樹脂やシール材に悪影響を与える可能性があるため推奨しません。

Q.タクタイルスイッチのキャップとは何？
A. アクチュエータに装着する操作面・装飾部品で、操作性向上・色識別・デザイン統一に役立ちます。

Q.タクタイルスイッチの種類は？
A. SMD・THR、防水（IP）、超薄型、長寿命、高クリック感、高作動力などのバリエーションがあります。
→ 詳しくは 3.4 用途別選定ポイント を参照。

Q.スライドスイッチはどんな用途に使う？
A. スライドスイッチは電源ON/OFFやモード切替など、状態を視覚的に確認したい用途に適しています。小型DIP型から大電流対応タイプまで幅広く、家電や産業機器で多用されます。

Q.検出用スイッチはどんな特徴がある？
A. 物体の有無や位置を検出するためのスイッチです。産業機器や機器内部の蓋、冷蔵庫の扉開閉などで使用され、高い耐久性と精度が求められます。

Q.ジョイスティックスイッチはどんな場面で使う？
A. ゲーム機や産業用ロボットの操作パネルなど、多方向入力が必要な場面で使われます。操作性とスペース効率を両立できるのが特徴です。
