1. FAKRA規格と車載用同軸コネクタ技術：本記事の活用法

ADAS（先進運転支援システム）や電動化の進展に伴い、車載カメラやセンサー、通信システムに不可欠なFAKRAコネクタの重要性が増しています。しかし、単に規格を満たすだけでは、過酷な車載環境における長期信頼性や、自動生産ラインでの実装品質は保証されません。

本記事は、車載用同軸コネクタの技術的課題と、それに対応するために誕生したFAKRA規格の要求仕様を深く解説します。特に、コネクタの品質に差がつく高周波特性、接触信頼性、環境耐性といった重要ポイントに焦点を当てます。

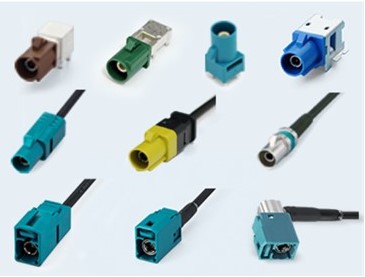

2. FAKRAコネクタとは？車載用同軸コネクタの基礎

FAKRA（ファクラ）は車載RF（Radio Frequency：高周波、以後RFとする）用同軸コネクタの通称で、ISO 20860規格に準拠した50Ω車載用同軸コネクタです。汎用RF用のSMBコネクタをベースに車載環境向けに開発されました。

SMBから継承した押し込み式（push-on）構造にロック機構を追加することで振動環境でも接続安定性を確保し、防水シール構造（IPX7以上）により車載特有の厳しい環境要求に対応しています。さらに色識別キーと機械的キーによる誤嵌合防止機能により、組立作業性の向上も実現しています。

同軸コネクタは中心導体とシールドが同軸配置の構造で、特性インピーダンスを一定に保ちつつ高周波信号を安定伝送します。車載ではアンテナ・カメラ・テレマティクス等に広く採用されています。

3. 車載同軸コネクタに求められる技術課題と過酷な環境要件

自動車の電装化・高機能化が進む中、車載用同軸コネクタには、一般的な民生機器とは比較にならない過酷な環境下での性能維持が求められています。

3.1 車載同軸コネクタに求められる要求課題

環境課題	具体的な環境条件	コネクタへの影響	要求性能
振動・衝撃	エンジン連続振動 路面衝撃・加減速G	嵌合部の緩み フレッティング摩耗 →通信断・接触抵抗上昇	強固なロック構造 耐フレッティング設計
広温度範囲	車室内：-40〜+105℃ エンジン：-40〜+125℃ （最大+150℃）	樹脂寸法変化 シール材劣化 接点圧力の低下	寸法安定樹脂選定 シール材性能維持 長期接触圧維持設計
防水・防塵	雨水・高圧洗車 油分・粉塵・塩害 融雪剤	侵入水による ショート・腐食 粉塵による絶縁低下	IPX7以上の防水 シール材経年劣化対策 ケーシング樹脂の耐腐食性
長期信頼性	10〜15年以上 の使用期間	シール材硬化 メッキ腐食 接点摩耗	多様な劣化メカニズム への複合対応
高周波特性	高速データ伝送（数GHz帯域） 長尺ケーブル接続	インピーダンス不整合 反射・挿入損失の増大 信号品質の劣化	特性インピーダンス安定設計 低反射・低損失構造 高周波特性を考慮した端子・構造設計

3.2 エンドユーザーと自動車メーカーの要求変化

車載コネクタの技術進化は、市場の要求変化に起因しています。

安全性への要求（ADASの普及）

交通事故削減目標に伴い、ADASの標準装備化が急速に進展。車載カメラの多眼化（1台あたり10個以上）と高性能化（Full HDから4K/HDR（8MP）、3Gbps以上）が進み、高周波伝送と高い信頼性が不可欠に。

快適性・利便性への要求

車内エンターテインメントの高度化、スマートフォン連携、クラウドサービスとの常時接続により、大容量データ伝送と高速データ通信が標準機能化。

環境意識の高まり（EVの普及）

気候変動対策としてのCO2削減は世界共通の課題となっており、エンドユーザーの燃費向上への関心が高まっています。自動車メーカーは車両の軽量化を重要な技術課題としており、EVの普及により車載電装品が増加する一方で、配線の軽量化・簡素化が求められています。

4. FAKRA規格の全貌：誕生背景、ISO規格、固有の要求仕様

4.1 FAKRA規格の誕生背景と国際規格化

1990年代後半、GPS、テレビ、携帯電話などの車載RF機器の普及に伴い、コネクタ仕様が各メーカーで乱立し、互換性の欠如やコスト高、品質管理の複雑化が大きな課題となっていました。

この解決に向け、ドイツ自動車工業会（VDA）内の Fachkreis Automobil（FAKRA）委員会が主導して共通規格を策定。汎用のSMBコネクタをベースに、車載特有の耐振動性や誤接続防止のキーイング機構を備えた「FAKRAコネクタ」が誕生しました。 その後、2004年にドイツ国内規格（DIN 72594-1）として成立。2008年から2009年にかけてインターフェースおよび試験方法が「ISO 20860-1/2」として国際規格化されました。また、北米においても「SAE/USCAR-17および18」として標準化されたことで、現在は世界中の自動車メーカーが採用するグローバルスタンダードとなっています。

4.2 FAKRA規格固有の主な要求仕様（ISO 20860 / USCAR 規格より抜粋）

FAKRA規格は、 SMBをベースに以下の仕様を付加したうえで、形状・寸法が統一された国際標準規格です。


4.3 FAKRA規格の発展形：mini-FAKRA

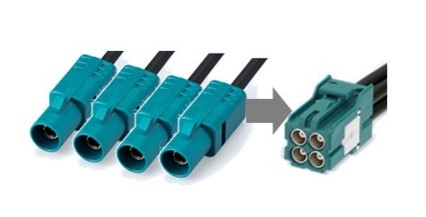

近年、通信の高速化と高密度実装への要求から、「mini-FAKRA（FAKRA mini）」と呼ばれる小型同軸インターフェースの採用が広がっています。

一方で「mini-FAKRA」は業界内で広く使われる通称であり、標準FAKRAのように単一の嵌合インターフェースを指すものではありません。複数タイプが併存し、タイプが異なると物理的に嵌合できないため、設計・調達段階でタイプの明確化が重要です。 代表的な小型・高速タイプでは、従来のFAKRAと比較して最大約80%の省スペース化を実現し、周波数最大20GHz/データレート最大28Gbpsクラスの高速伝送に対応するものもあります。
これにより、限られたスペースでの高解像度カメラの増設や、次世代ADAS/自動運転に向けた大容量データ通信を可能にします。

5. FAKRAコネクタの品質に差がつく3つの重要ポイント

FAKRA規格は高周波特性や嵌合精度を標準化していますが、規格適合だけでは実使用での品質は保証されません。製造工程での管理レベルや技術力の違いにより、高周波特性、接触信頼性、環境耐性などに差が生まれ、それが初期品質、実装性、長期耐久性に大きな影響を与えます。

5.1 高周波特性

高周波特性とは

数GHzといった高い周波数の信号を、どれだけ忠実に伝送できるかを示す。高周波になるほど、製品間における安定した伝送性能の差が顕在化する。

品質差が出やすい要因

寸法精度・同芯度
中心導体径、絶縁体寸法、外部シールドとの同心度の精度でリターンロスの安定性、反射度に差が出る。

高周波設計・解析力
構造・形状・断面設計において、Sパラメータ解析結果と実測データを突き合わせ、設計判断に反映できているかに大きく依存する。

接点構造と接触安定性
信号・電力双方に影響するため影響範囲が広い。
接点形状の連続性や接触圧の設計力で大きな差が出る。

必要な技術力

• 高精度金型の維持と成形条件の安定化
• Sパラメータ（S11/S21）を指標にした3D電磁界解析と、実測データの相関取り
• 振動・温度変化下でも接触圧を維持する接点構造・拘束設計ノウハウ
• メッキ均一性・表面状態を管理し、接触抵抗の長期安定性を確保する技術

初期性能、特性維持に大きく影響
要求指標を設計と生産で再現できない場合、伝送性能のばらつきや不具合につながります。

5.2 接触信頼性

接触信頼性とは

振動・温度変化・経年環境下においても、接触抵抗を安定して維持できる性能を指します。
車載用途では、一時的な接触不良が重大な不具合につながるため、重要な指標です。

品質差が出やすい要因

接触圧設計（バネ構造）
接触圧が不足、または経時で低下すると、微小振動により接触が不安定になる。

接点形状の連続性
接点形状が不連続な場合、接触面が局所化し、振動下で摩耗や接触抵抗の変動が起こりやすくなる。

下地処理・密着性
下地処理が不十分な場合、熱・振動環境下でメッキ剥離や接触抵抗の上昇が発生する。

メッキ材質・構成
金属材料の違いにより、耐摩耗性・耐腐食性が大きく異なる。

必要な技術力

• 振動下で瞬断が発生しない接点バネ構造設計
• フレッティング摩耗を抑える接点形状設計
• 接点、メッキ構成最適化する材料選定、表面処理技術
• 接触状態のばらつきが拡大しない加工・組立管理技術

長期信頼性に大きく影響
接点構造・材料・生産精度が複合的に影響する品質であり、特に振動環境下で接触状態を維持できるかどうかが長期信頼性を左右します。

5.3 環境耐性

環境耐性とは

防水や温度変化、腐食といった車載特有の環境要因からコネクタ内部を保護し、高周波特性や接触信頼性といった機能品質を長期にわたり維持するための性能を指します。

品質差が出やすい要因

防水・防湿性能
Oリングなどのシール材質、圧縮率、組立精度により長期性能に差が出ます。
特に量産時の組立ばらつきは、防水性能の個体差を生む要因となります。

耐温度・温度サイクル耐性
温度変化による硬化・収縮は防水性能低下の主要因となります。

耐腐食性（防水破綻後も含む）
メッキ構成や材料選定により長期信頼性に差が出ます。

必要な技術力

• 温度変化でシール硬化しない材料・圧縮設計
• 温度サイクル後も隙間が増えない構造・公差設計
• 防水破綻後も腐食進行を抑える材料・メッキ設計
• 量産工程においてシール圧縮量や位置精度を安定して維持する生産・品質管理技術

特に長期信頼性に大きく影響
環境耐性は、材料選定・構造設計・組立精度が複合的に作用する品質であり、これらの技術力によって高周波特性や接触信頼性の長期安定性が左右されます。

5.4 SMKの対応

SMKでは、品質差が生まれやすい上記の各項目に対し、設計・製造・検査を分断せず、一体で設計・管理する取り組みを行っています。

• 高周波特性

  中心導体・外部導体の配置や断面形状を最適化することで、伝送距離が長い場合や中継点が多い構成でも減衰差が累積しにくい設計を行っています。

• 接触信頼性

  十分な接触圧を確保するバネ設計、連続性の高い接点形状、耐摩耗・耐腐食性に優れたメッキ選定により、車載用途で要求される高い接触信頼性を実現した設計を行っています。

• 環境耐性

  厳しい環境下（高温・高湿・防水環境）に耐えうる樹脂・金属材料の最適選定とシール圧縮設定により、高い耐環境性能を実現しています。

さらに、嵌合時のクリック感をOEMメーカーごとの要件に合わせてカスタム対応する取り組みも進めており、作業者の実装精度向上と誤接続防止への貢献を目指しています。

6. 車載用コネクタ選定で失敗しないためのチェックリスト

車載用コネクタは、単に規格を満たしているだけでは不十分です。実際の車載環境では、耐久性・信頼性・生産性・サポート体制が製品の品質を大きく左右します。選定段階で以下の観点を確認することで、後工程でのトラブルやコスト増を防ぐことができます。

7. SMKが選ばれる理由

SMKでは、「品質」を最優先とする事業姿勢のもと、以下の強みを統合したトータルソリューションを提供することで、お客様からの厚い信頼を獲得しています。

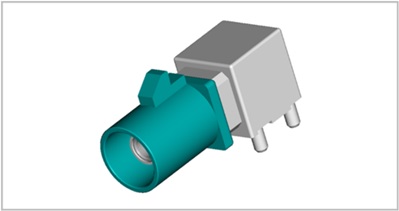

小型・高速伝送設計技術
情報通信市場で培った小型・高速伝送設計技術を基盤に、FAKRA用途ではコネクタ内部構造の最適化によって高周波特性を維持する設計を行っています。
電磁界シミュレーション（HFSS、CST）により中心導体と外部導体の配置や断面形状を最適化し、インピーダンス不整合による信号反射や減衰を抑制しています。これにより、伝送距離が長い場合や複数のコネクタを介する構成でも、6GHz帯域においてVSWR 1.6以下、挿入損失0.45dB以下の安定した伝送特性を確保しています。
小型化と高速伝送を両立しながら、実車環境を想定した温度変化（−40℃～＋125℃）においても性能変動を±5％以内に抑える設計マージンを持たせています。

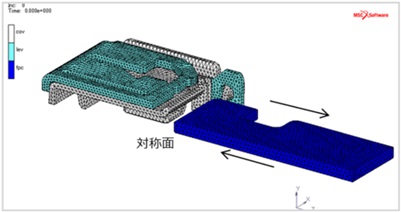

カスタム対応力
お客様の設計課題に応じた柔軟なカスタム対応を行っています。搭載スペース制約による小型化、8K/16Kカメラなど高速伝送（6GHz超）への対応、125℃超の高温環境や独自取付構造、信号断絶リスク回避のための冗長化設計など、様々な課題に対応可能です。
規格準拠カスタムでは、小型化（mini-FAKRA相当）、取付構造変更（基板実装型、パネルマウント型）、特定周波数帯域最適化など、互換性を維持しながら最適化します。
規格超え高性能品では通信速度10GHz以上、耐熱150℃以上、信号経路二重化など、規格要求を超える性能を実現します。 フルカスタム設計： FAKRA規格を前提としない完全独自仕様にも対応可能です。 試作・評価・量産まで一貫対応し、実使用条件を踏まえた仕様の作り込みと量産再現性を両立します。

自動化による高品質・高汎用性設備

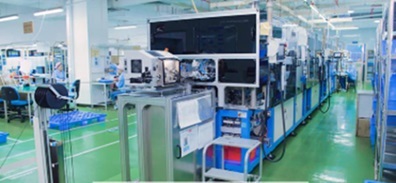

高速・高品質での汎用性の高い設備開発により徹底した自動化を推進し、安定した量産品質を実現しています。自動組立ラインでは、画像認識による位置補正機能、圧入トルク管理、全数導通検査を実装し、人的ばらつきを排除しています。コスト対応力と納期対応力を両立させ、量産立ち上げ期のタイトなスケジュールにも柔軟に対応可能です。自動化技術により、安定した品質を保ちながら、市場変動に応じた柔軟な生産調整も実現しています。

豊富な実績と長期安定供給
国内外大手自動車メーカー、Tier1サプライヤーなどへの月間数百万ユニットを納入する実績により、車載用途で求められる厳格な品質基準への対応力を実証しています。車載製品特有の長期安定供給要求に対し、モデルライフ全体を見据えた部品供給体制を構築し、製品ライフサイクル全体でお客様をサポートします。グローバル生産拠点を活用した安定供給と、ロット別トレーサビリティシステムによる迅速な品質対応により、お客様の安心をお届けしています。

8. FAQ：FAKRAコネクタに関するよくある質問

Q. FAKRAコネクタはどんな車載システムで使われますか？
A. 車載カメラ、GPS、V2X、ラジオ/TV、テレマティクスなどのRF機器に広く採用されています。ADASの普及でカメラ系配線の比率が増加しています。


Q. 耐久性・寿命はどれくらいですか？
A. 車載では15年以上の長期信頼性が求められます。鍵になるのはメッキ品質（mΩ級の低接触抵抗）、防水シール設計、ロック機構、樹脂選定です（試験・評価体制も重要）


Q. PoC（Power over Coax）対応とは何ですか？設計時の注意点は？
A. 同軸1本で信号＋電力を同時に伝送する方式です。低接触抵抗（mΩ）、熱設計、Bias‑Tフィルタが通信品質と発熱を左右します。量産事例では約7～12V給電/〜1Aが一般的レンジです。


Q. 防水性能はどの程度ですか？IPX7とIPX9Kの違いは？
A. IPX7はIEC 60529で規定される「水深1 m・30分の一時的浸漬」への保護等級、IPX9KはISO 20653に基づく高圧高温噴流対応です。用途に応じて使い分けます。


Q. FAKRAケーブルを選定する際の注意点は？
A. インピーダンス整合（50Ω）、長さ・配線経路による減衰、難燃性・温度範囲（例：−40～+105 ℃）を確認してください。


Q. mini‑FAKRAとは？FAKRAとの違いは？
A. FAKRAを小型化したインターフェースの通称です。現在は統一規格が存在せず、複数のメーカーがそれぞれ独自仕様で製品を開発しており、メーカー間での嵌合互換性は保証されていません。FAKRAと比べて80％程度のサイズに小型化、通信速度が高速化されています。また今後規格化するための検討がされています。


Q. 高周波特性はどの程度ですか？
A. FAKRA規格の代表仕様で50Ω/DC～6GHzまで対応の製品があります。一般的に実用上の目安として、VSWR1.6以下が求められます。SMKのFAKRAコネクタは 2GHzまで1.4以下、6GHzまで1.6以下、挿入損失：3GHzまで0.3dB以下、6GHzまで0.45dB以下となっています。


Q. 価格帯はどのくらいですか？
A. 仕様により数十円～数千円/個程度です。一般的に小型化、防水、高周波対応、カスタム仕様などの要件や発注数量により価格が変動します。
SMKでの販売価格についてはお問い合わせください。


Q. 入手方法は？
A. 車載部品商社、電子部品EC、またはメーカー直販で入手可能です。量産やカスタムはメーカーとの直接相談が確実です。
SMK製品はSMKから直接購入、もしくはSMK正規代理店からも購入が可能です。


Q. FAKRA規格とは何を規定していますか？
A. インターフェース形状・寸法・電気特性（50Ω/周波数帯域）、振動・温度・湿度など環境試験を規定します。詳しくは本文参照。


Q. FAKRA Zキー（ウォーターブルー）とは？
A. 中立キー（ユニバーサル）で評価・試験で用いられることがありますが、量産用途では誤接続防止の観点から推奨されません。
