構想段階から支援するバッテリーコネクタ開発力／カスタム要求に応えるコネクタ開発力

こんなお悩みはありませんか？

• バッテリー容量を増やしたいがコネクタスペースが足りない
• 大電流化したいが発熱が心配
• 接触抵抗を低減したい
• 振動環境での使用では接触不良が発生する
• 標準品では要求を満たせない
• EU Battery Regulationへの対応も考慮したい

バッテリーコネクタ開発では、性能だけでなく搭載スペースや信頼性、規制対応を含めた総合的な検討が必要になります。本記事では、バッテリーコネクタの種類や用途、開発時によくある課題と対策、SMKの開発支援について解説します。



1. バッテリーコネクタとは

※本記事では一般的な検索キーワードとして広く使用されている「バッテリーコネクタ」の表記を使用しています。
なお、SMKの製品カテゴリ名称は「バッテリコネクタ」です。

バッテリーコネクタは、バッテリーと機器を接続し、安定した電力供給を実現するための接続部品です。
近年はEV、産業機器、モバイル機器、IoT機器などの普及により、用途に応じたより高度な性能が求められるようになっています。
例えば、

• 大電流化による発熱への対応
• 小型・薄型化に伴う実装制約への対応
• 振動や衝撃環境下での接触信頼性の確保
• 着脱性やメンテナンス性への配慮

といった要求を複数同時に満たす必要がありますが、これらの要求は相互にトレードオフとなる場合も多く、仕様や定格だけでは最適なコネクタを選定できないことがあります。このような要求に対応するため、バッテリーコネクタにはさまざまな構造や特徴を持つ製品が存在します。

そこで次の章では、バッテリーコネクタの種類やどのような観点で分類できるのかを見ていきます。



2. バッテリーコネクタの種類

バッテリーコネクタは、用途によって求められる性能や設計条件が異なります。
そのため、コネクタを選定する際は、製品の形状だけでなく、用途や使用環境に応じた設計条件を整理することが重要です。

2-1. 接続形態での分析

接続形態とは、バッテリーと機器の間をどのような接続方法で構成するかを示す分類です。
接続形態によって、配線方法や機器内のレイアウト条件、必要な電流容量などの設計条件が大きく変わります。まず何を接続するのかを整理し、その後に最適な接続構造を選定することが重要です。

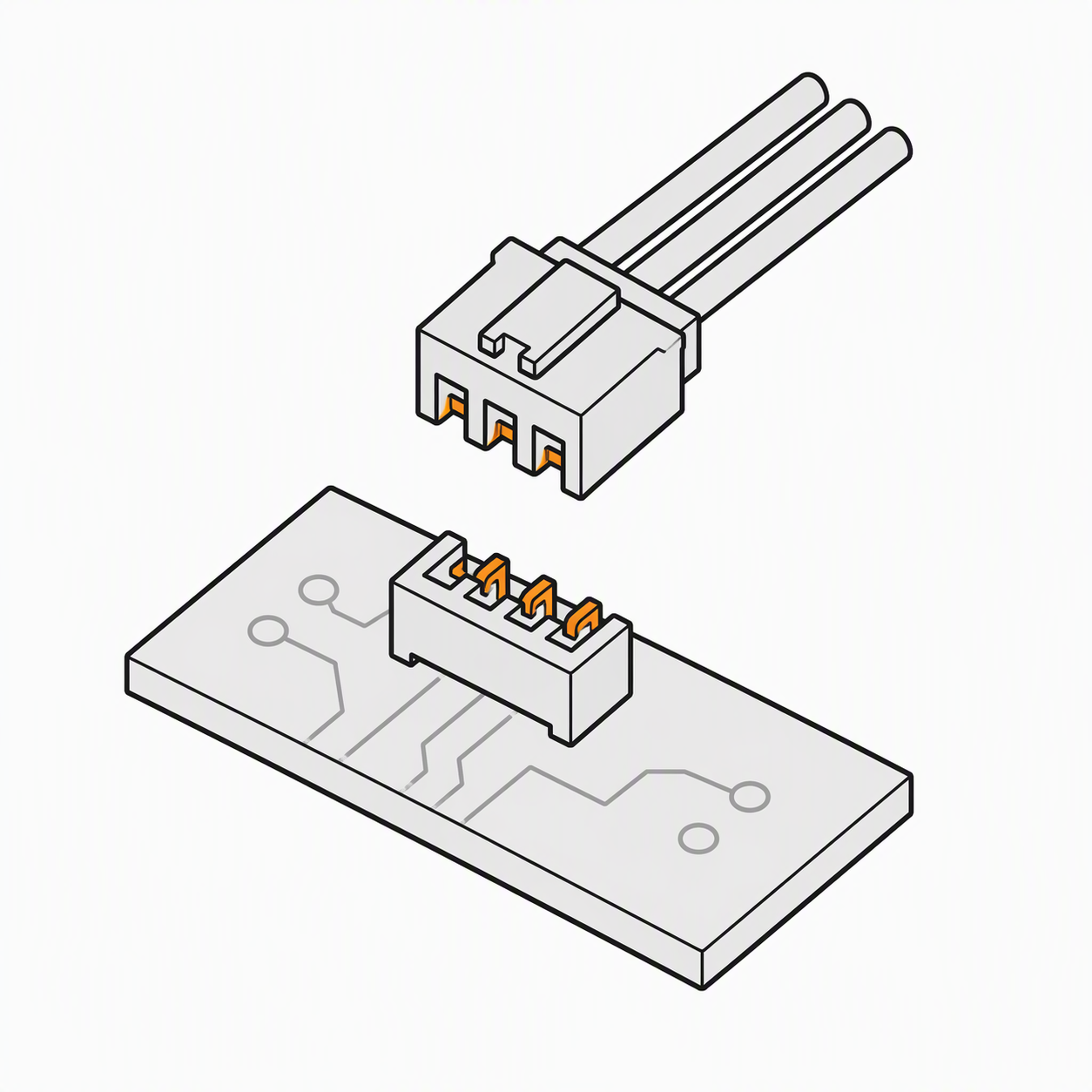

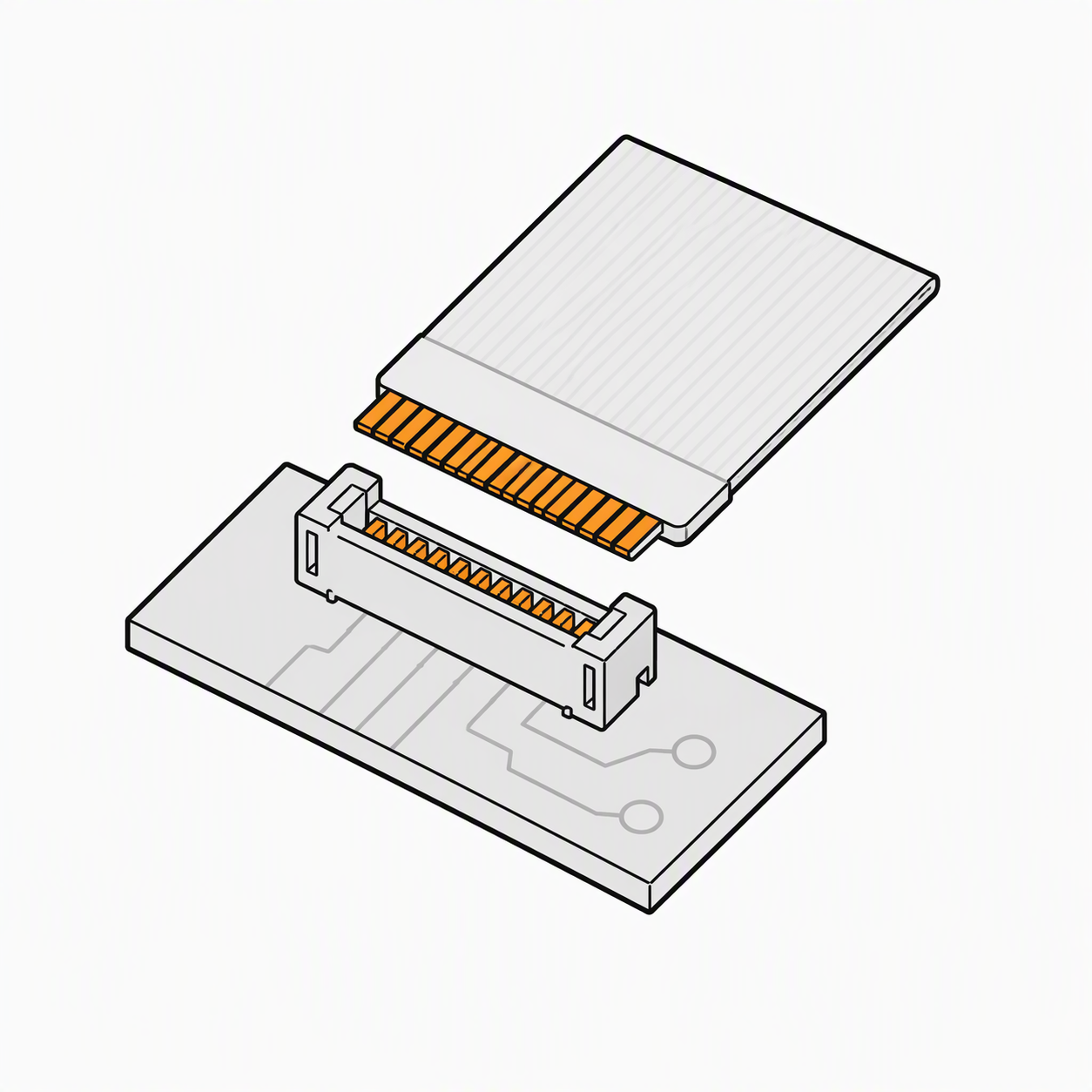

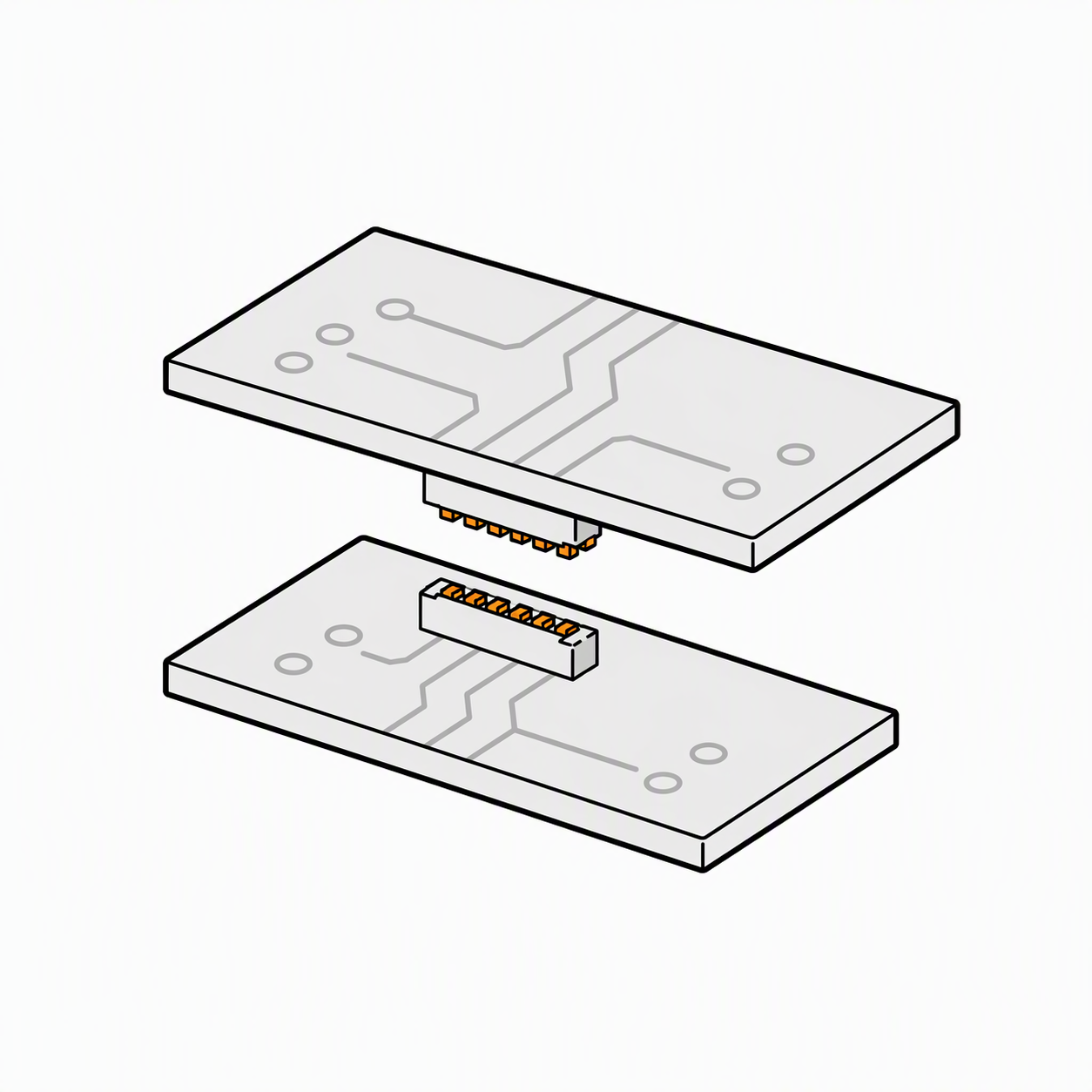

接続形態	基板－基板接続（Board to Board）	基板－電線接続（Wire to Board）	FPC／FFC接続
イメージ
特長	小型・薄型化しやすい 高密度実装に適する	配線自由度が高い 比較的大きな電流に対応しやすい	狭いスペースでも配線しやすい 機器の薄型化に有利
主な用途	モバイル機器 小型IoT機器	車載機器 産業機器	スマートフォン タブレット 小型電子機器

＜接続形態の比較＞

接続形態	基板－基板接続（Board to Board）	基板－電線接続（Wire to Board）	FPC／FFC接続
小型化	◎	〇	◎
配線自由度	△	◎	◎
大電流対応	△	◎	△

2-2. 接続構造（接触方式での分類）

接続構造（接触方式）は、バッテリーと機器をどのように接続するかを決める構造です。
例えば、「振動環境で瞬断を防ぎたい」「繰り返し着脱したい」「限られたスペースに実装したい」「大電流を流したい」といった要求によって、最適な接触方式は変わります。接続構造によって接点圧や接触面積などの設計条件が異なり、接続信頼性や耐振動性、着脱性、大電流対応といった特性にも違いが生まれます。

そのため、用途や使用環境に応じて適切な構造を選定することが重要です。

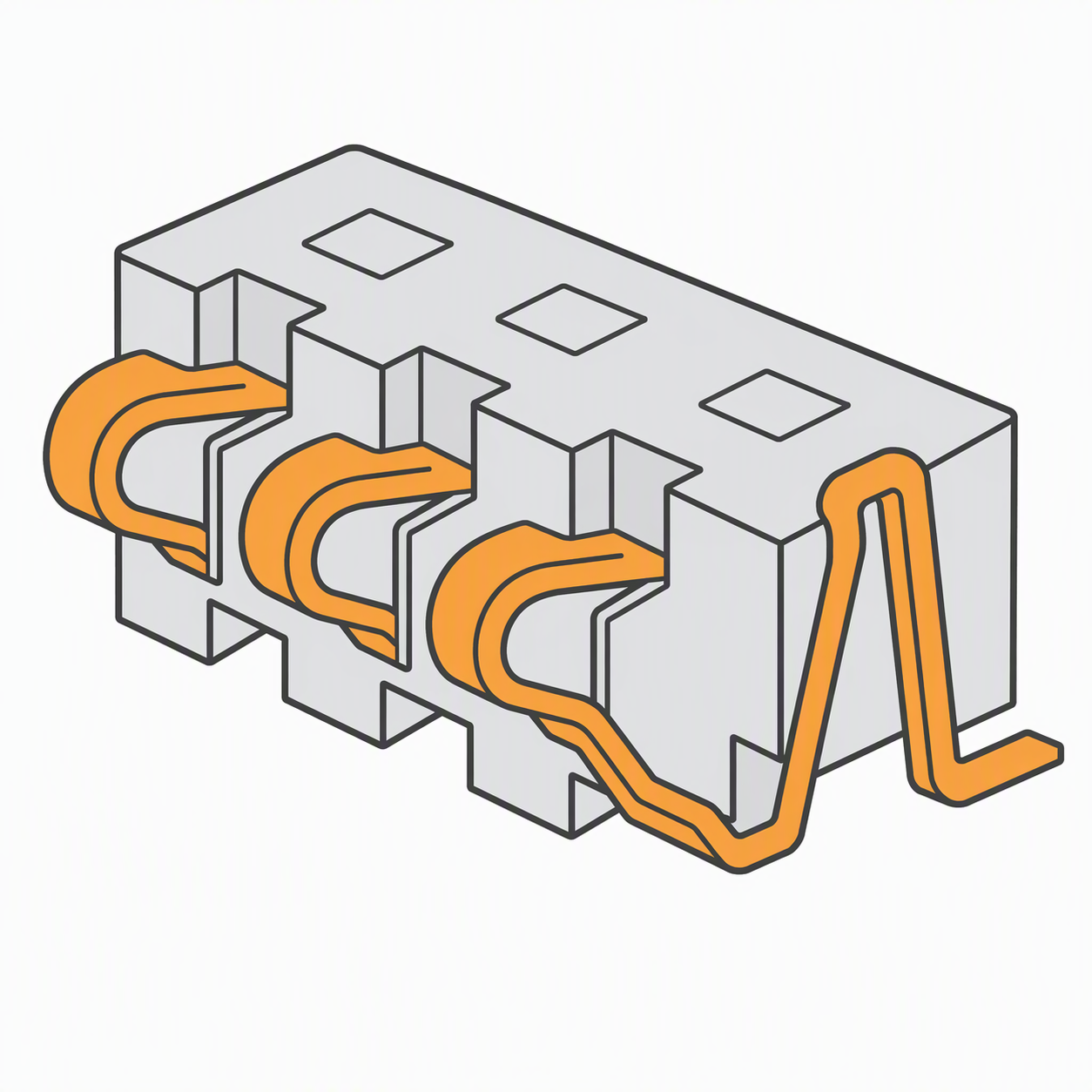

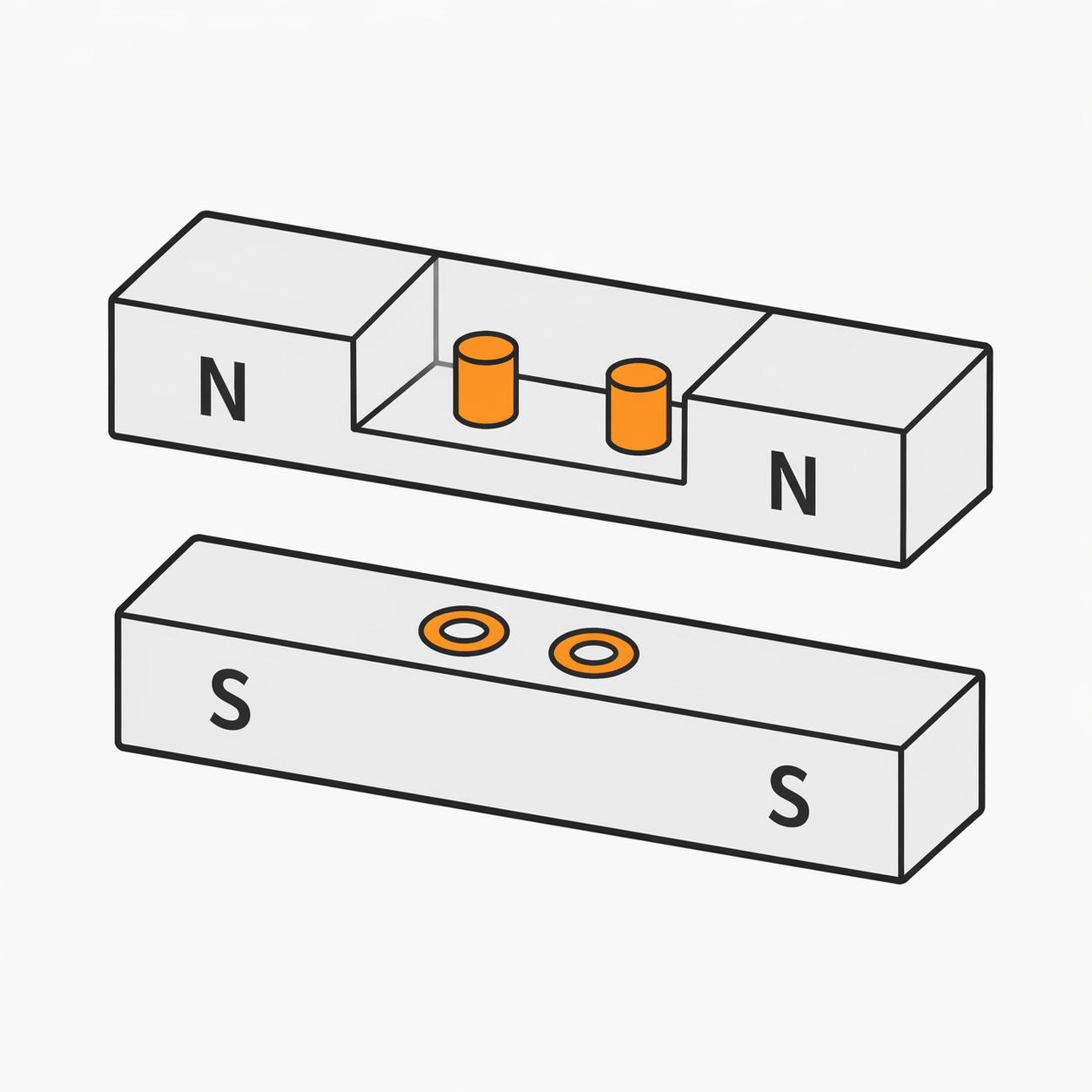

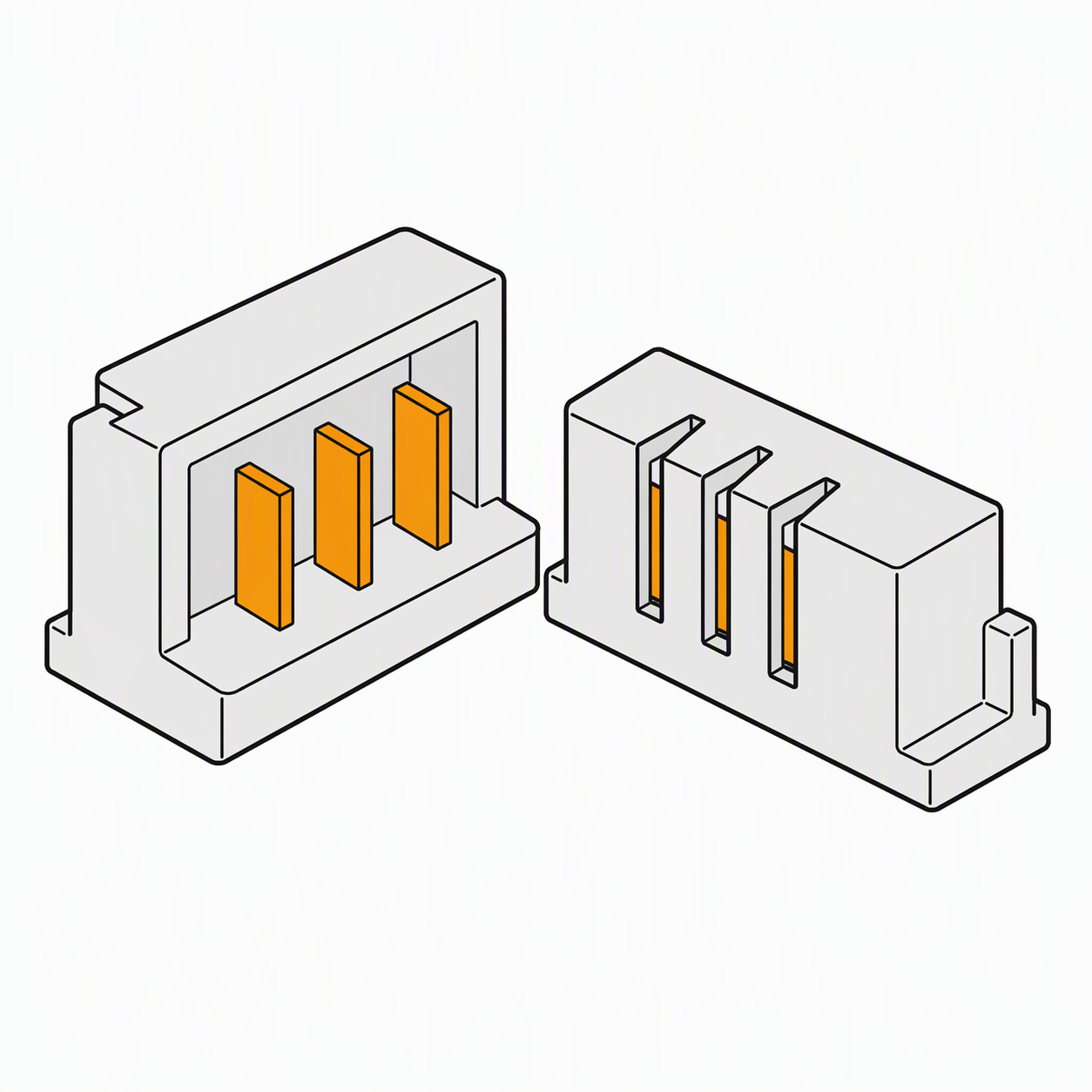

接続構造 （接触方式）	ブレードタイプ	リーフタイプ	ポゴピンタイプ	マグネットタイプ
イメージ
特長	板状のブレード端子を挿入して接続する構造	板ばねの弾性を利用した接触構造	スプリング内蔵ピンによる接触構造	磁力で保持する構造

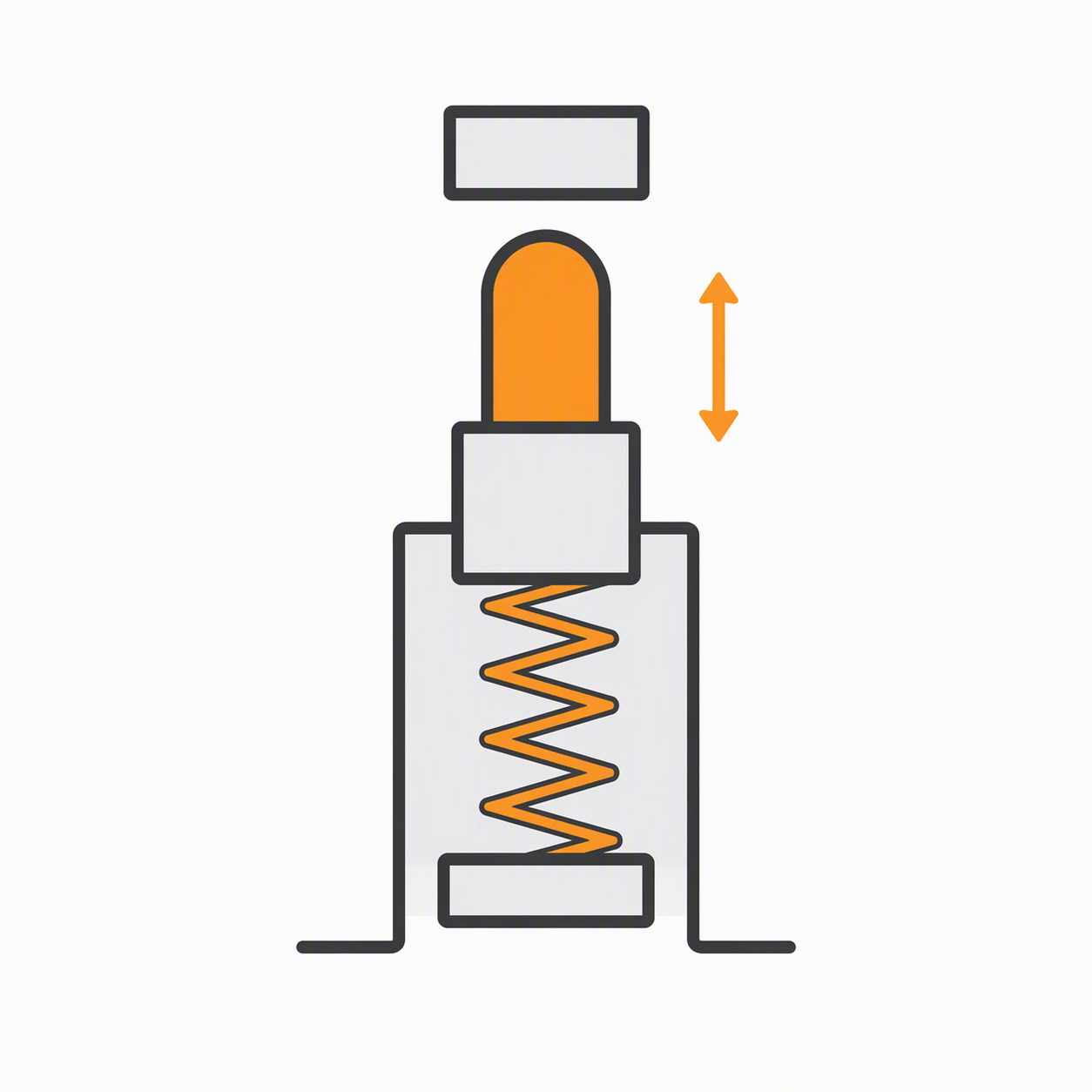

強み	大電流対応 振動環境に強い 接触安定性が高い	小型化しやすい 設計自由度が高い コストを抑えやすい	高頻度着脱に強い ピンポイントで嵌合位置を設定可能 着脱が容易	誤挿入しにくい 操作性が高い
向いている用途	車載機器 産業機器 バッテリーパック接続	モバイル機器 小型電子機器	充電端子 ドッキング用途	ユーザー着脱機器 センサー機器 充電用途

＜接続方式ごとの特長比較＞ ※一般的な傾向であり、実際の性能は製品仕様や構造設計により異なります。

接続構造 （接触方式）	ブレードタイプ	リーフタイプ	ポゴピンタイプ	マグネットタイプ
大電流	◎	〇	△	△
耐震同	◎	〇	△	〇
着脱頻度	〇	〇	◎	◎
小型化	〇	◎	◎	△

2-3. 用途位置での分類

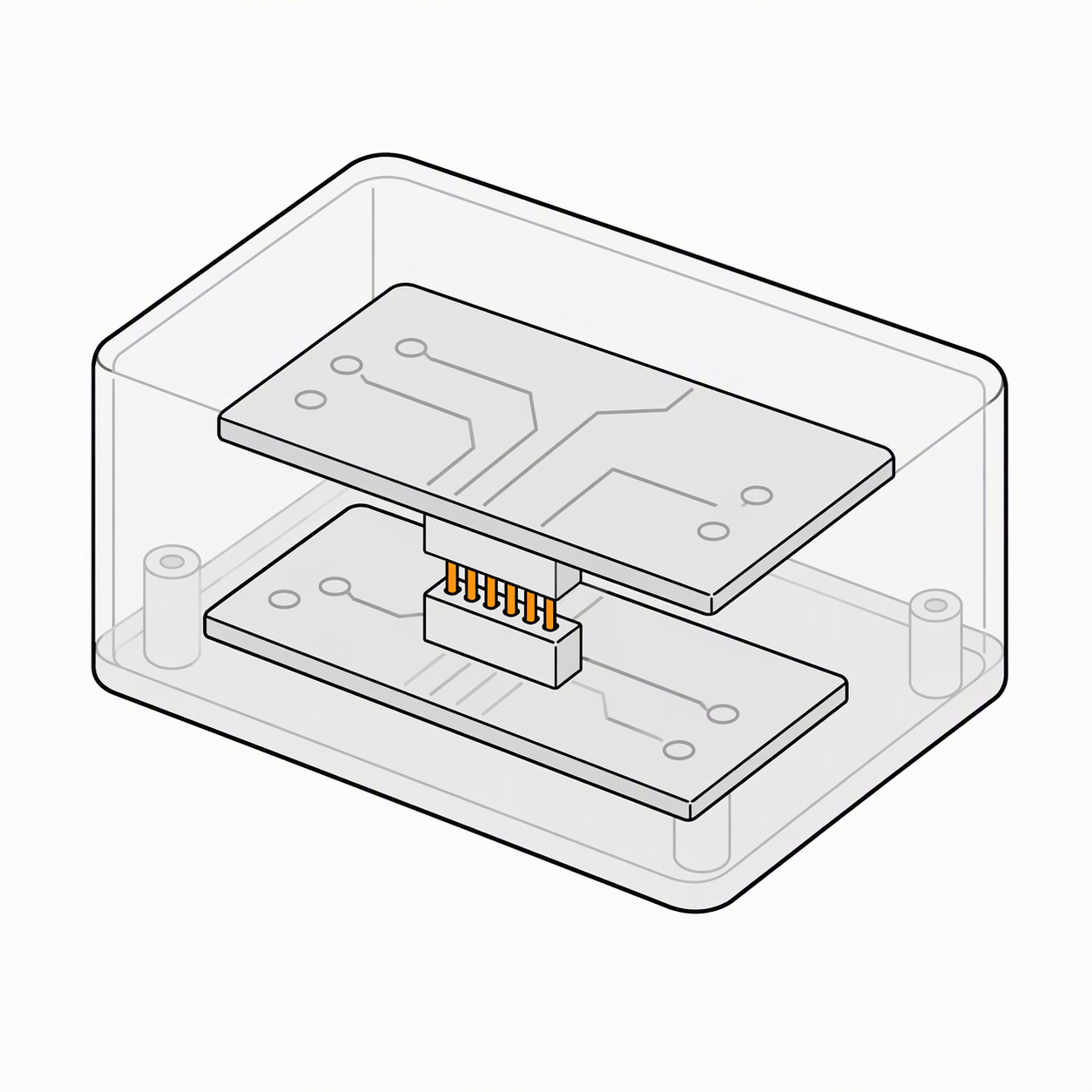

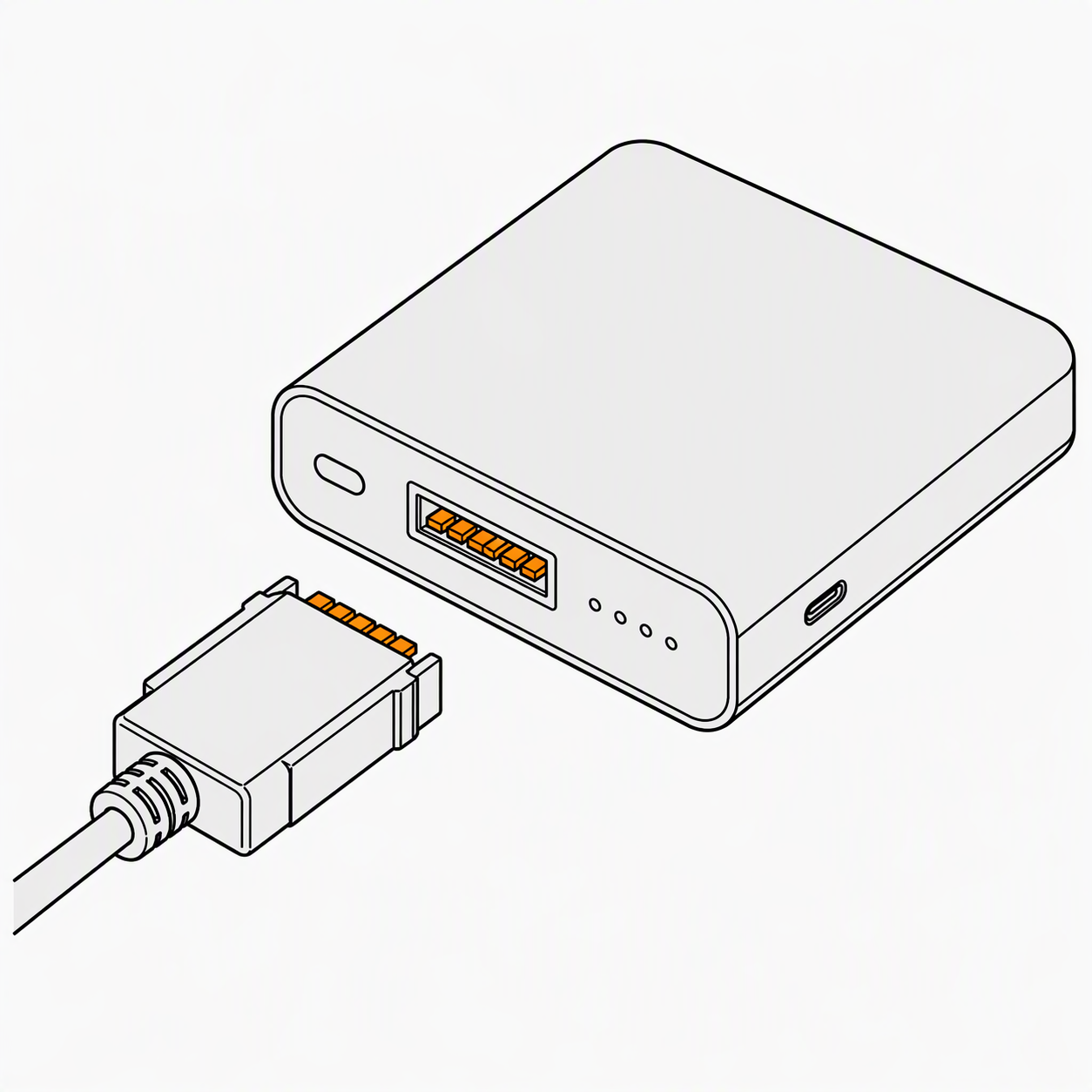

用途位置	外部接続	内部接続
イメージ	バッテリーパックの交換や充電など、ユーザーや作業者が着脱する箇所で使用される接続です。	機器内部でバッテリーと基板などを接続する箇所で使用される接続です。
特長	着脱が求められる 耐久性が重要 誤接続防止が必要	小型化・省スペース化を重視 部品配置の自由度が重要 機器内部のレイアウトに影響
主な用途	バッテリーパック 充電端子 着脱式機器	モバイル機器 IoT機器 小型電子機器

＜用途位置の比較＞

用途位置	外部接続	内部接続
着脱性	◎	△
耐久性	◎	〇
小型化	△	◎
省スペース化	〇	◎

2-4. その他の設計時の検討事項

接続形態・接続構造・用途位置によって設計方向が決まった後は、その要求を製品として実現するために、実装方法や電気性能を検討する必要があります。これらの要素は、製品の小型化や搭載スペース、接続信頼性に大きく影響するため、コネクタ選定において重要な検討項目となります。

• 実装方法

コネクタの実装方法は、機器の厚みや内部レイアウトに影響します。オンボード実装やミッドマウント実装などがあり、小型化や実装スペースに応じて選択されます。

• 電気性能

用途によって求められる電流容量や信号機能は異なります。電流容量、発熱・電圧降下、電源専用／電源＋信号、接触抵抗などを考慮し、必要な性能を満たす構造を選定します。



3. バッテリーコネクタの用途

バッテリーコネクタは、使用される機器や用途によって求められる性能が大きく異なります。例えば、車載機器では大電流対応や耐振動性が重要になる一方、モバイル機器では小型・薄型化や省スペース化が重視されます。また、産業機器やIoT機器では、メンテナンス性や長期信頼性が求められるケースもあります。

このように、用途ごとに異なる課題や要求条件が存在します。
そのため、用途や使用環境に応じて必要な性能を整理し、それに適した接続形態・接続構造・実装方法を選定することが重要です。

ここでは、代表的な用途ごとに求められる要件と、バッテリーコネクタ選定時のポイントを紹介します。

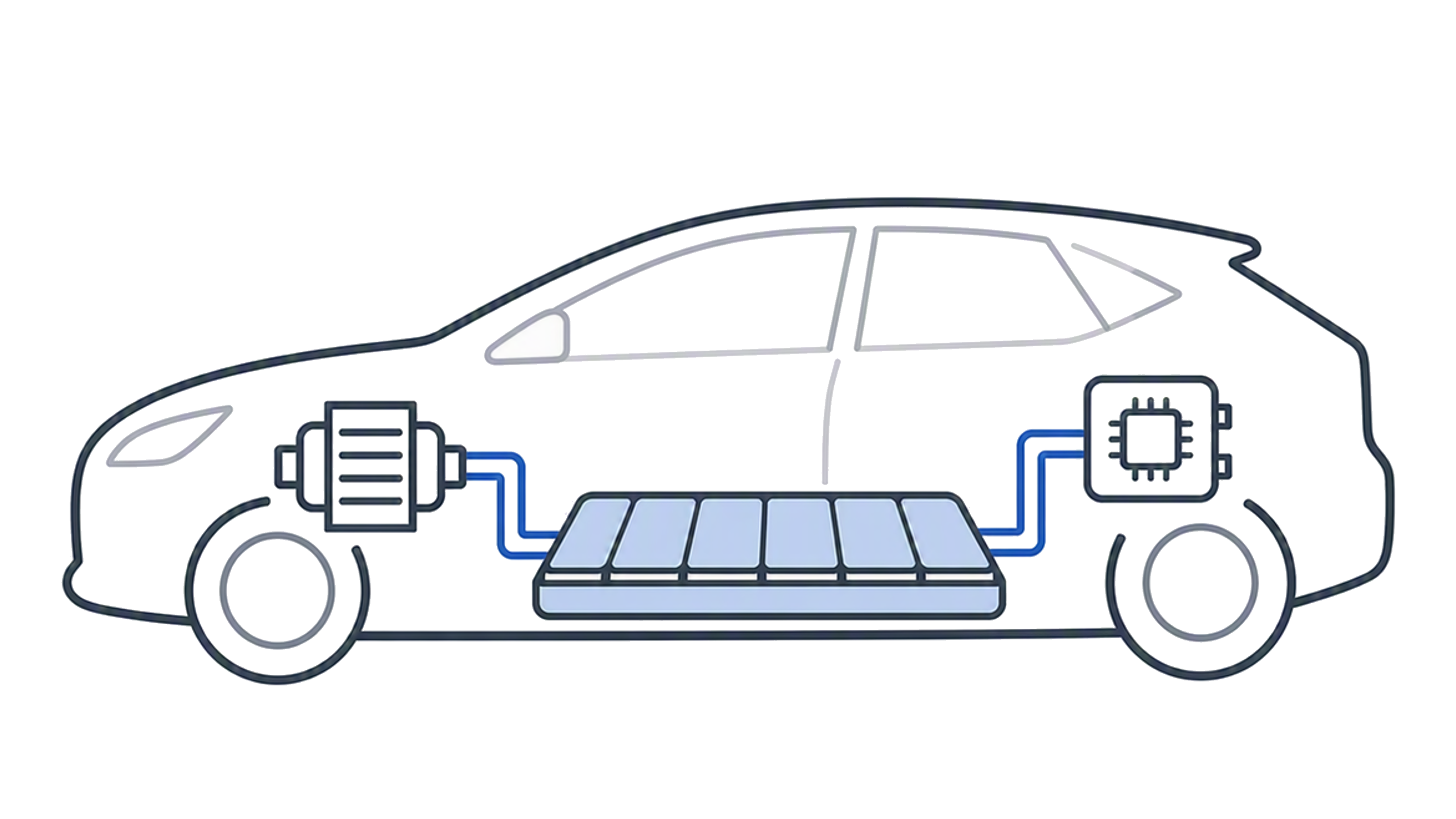

3-1. 車載機器（EV・車載電装）

車載機器では、一般的な電子機器よりも厳しい使用環境でバッテリーコネクタが使用されます。
特にEVや車載電装機器では、大電流への対応に加え、振動・衝撃・温度変化といった過酷な環境下でも安定した接続を維持することが求められます。

また、一度車両に搭載されると長期間にわたって使用されるため、高い接続信頼性と耐久性も重要な要件となります。

＜車載用途に求められる要件＞

•
  大電流化への対応

  発熱や電圧降下を抑えられるコネクタ設計が重要です。

•
  振動・衝撃環境への対応

  瞬断や接触不良を防ぐための接続信頼性が重要です。

•
  温度変化への対応

  温度変化の影響を受けにくい安定した接続が求められます。

•
  長期耐久への対応

  接点摩耗や経年劣化を考慮した耐久設計が重要です。

ポイント 車載用途では、「長期間にわたり過酷な環境でも安定して接続できること」が重要です。 そのため、大電流化・耐振動性・長期耐久性など複数の要求を総合的に考慮しながらコネクタを選定する必要があります。 ブレード接点やロック付き構造など、接続信頼性に優れた構造が選択されます。

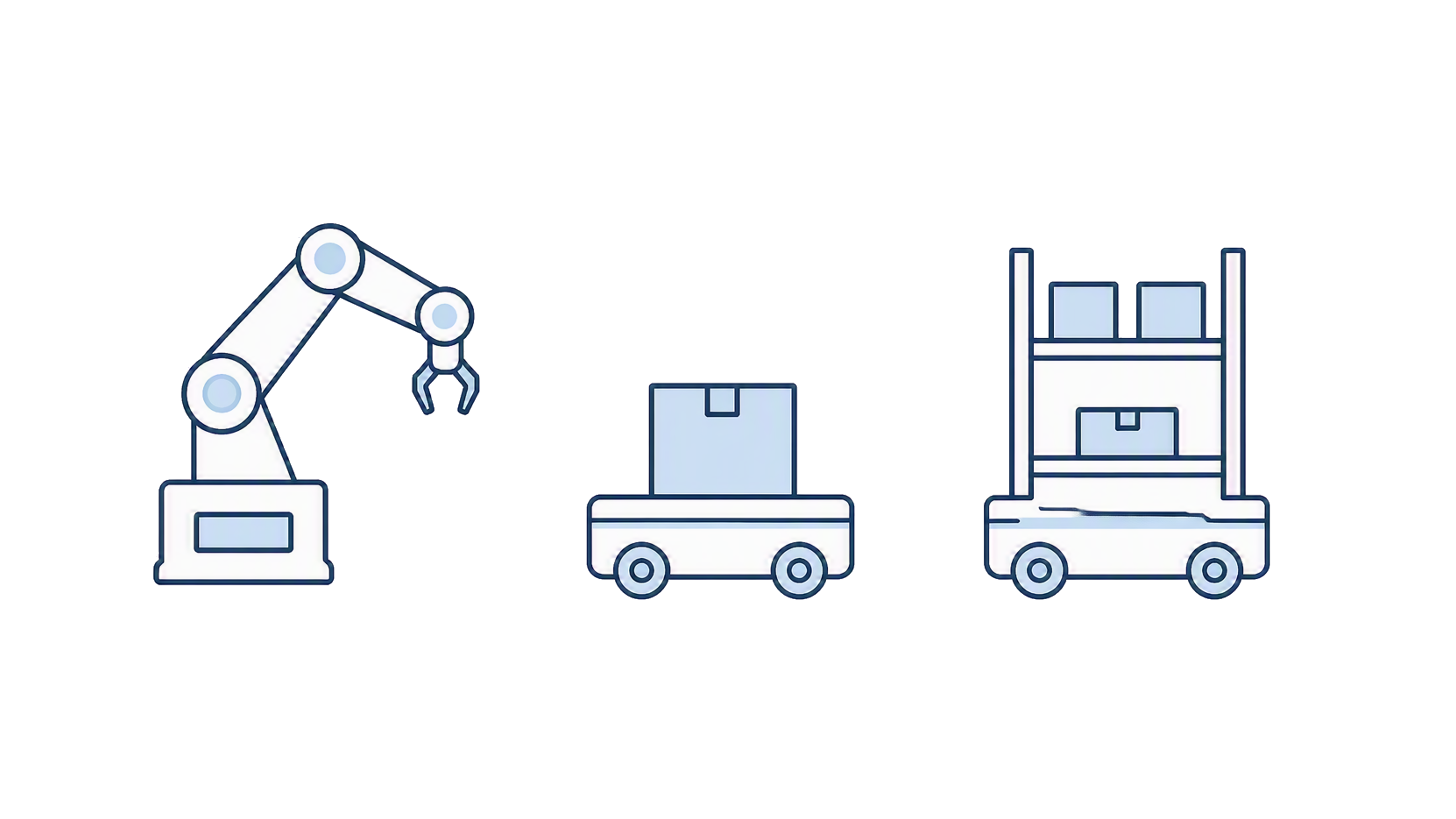

3-2. 産業機器（ロボット・設備）

産業機器や生産設備では、長期間にわたって安定して稼働し続けることが求められます。また、設備停止による生産ロスの影響が大きいため、接続信頼性だけでなく、保守性やメンテナンス性も重要な要件となります。

そのため、設備環境や運用条件に応じて適切なバッテリーコネクタを選定する必要があります。

＜産業機器（ロボット・設備）用途に求められる要件＞

•
  長時間稼働への対応

  長期使用でも性能を維持できる接続信頼性が重要です。

•
  メンテナンス性への対応

  作業しやすく確実に接続できる構造が求められます。

•
  過酷環境への対応

  環境変化に影響されにくい安定した接続が重要です。

•
  設備停止リスクへの対応

  長期にわたり安定動作できる高い信頼性が求められます。

ポイント 産業機器用途では、「長期間にわたり安定して稼働し、保守しやすいこと」が重要です。 そのため、接続信頼性・メンテナンス性・耐環境性などの要求を考慮しながらコネクタを選定します。 ポゴピン接点やブレード接点など、保守性と接続信頼性に優れた構造が選択されます。

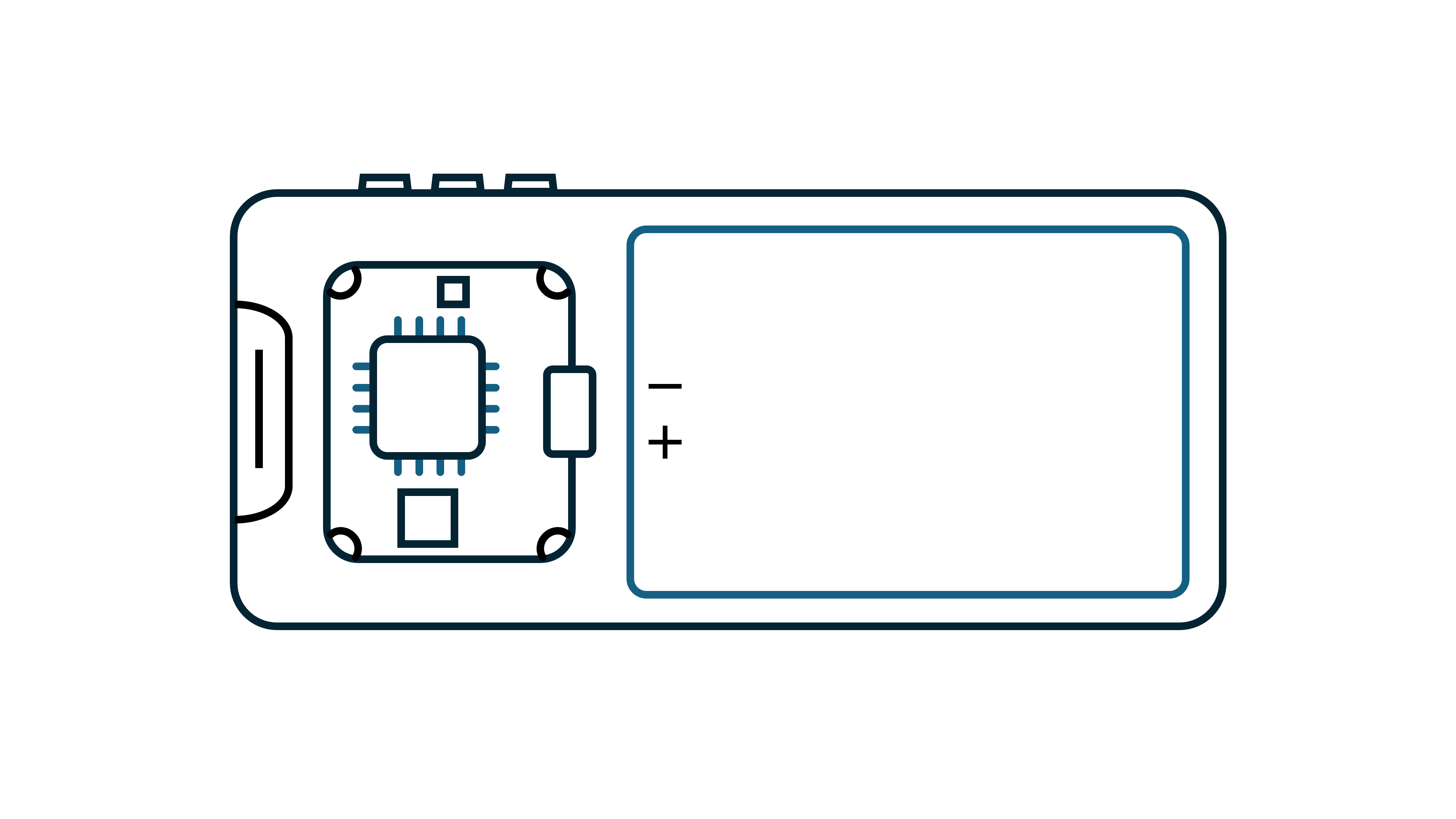

3-3. モバイル・携帯機器

モバイル機器では、高機能化が進む一方で、製品の小型化・薄型化に対する要求が年々高まっています。また、限られた内部スペースの中で、バッテリー容量の確保や多機能化を実現する必要があるため、コネクタにも高密度実装や省スペース設計が求められます。

そのため、サイズ制約や使い勝手を考慮しながら、適切なバッテリーコネクタを選定することが重要です。

＜モバイル・携帯機器用途に求められる要件＞

•
  小型・薄型化の対応

  限られたスペースでも実装できるコンパクトな設計が求められます。

•
  バッテリー容量確保への対応

  コネクタの省スペース化による実装効率向上が重要です。

•
  繰り返し着脱への対応

  繰り返し使用でも安定した接続を維持できることが求められます。

•
  高密度実装への対応

  周辺部品と干渉しにくい高密度実装対応が重要です。

ポイント モバイル機器用途では、「限られたスペースの中で、高密度実装と機能性を両立できること」が重要です。 そのため、小型化・薄型化・高密度実装などの要求を考慮しながらコネクタを選定します。 リーフ接点や基板－基板接続、FPC／FFC接続など、省スペース化に適した構造が選択されます。

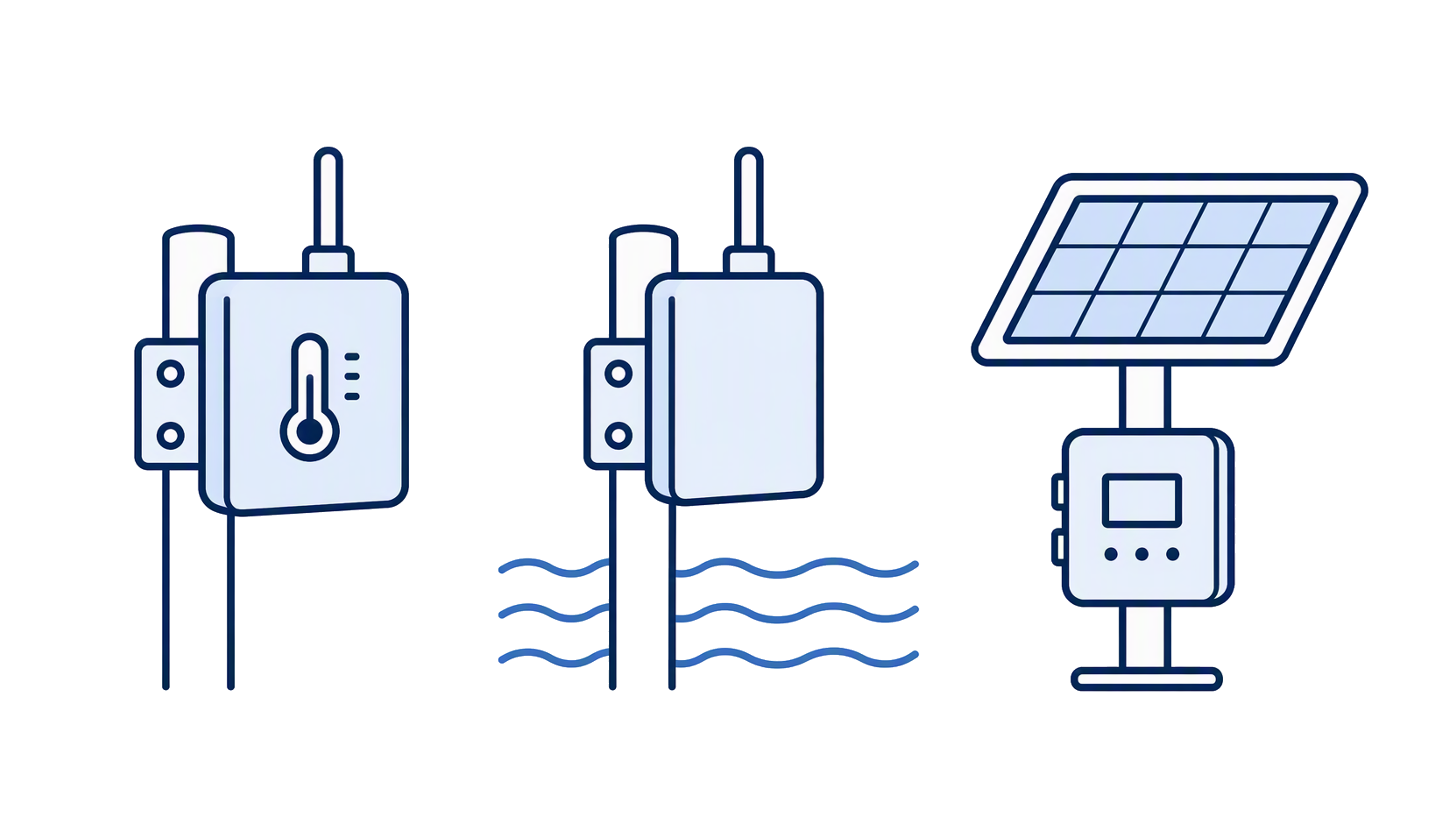

3-4. IoT機器・屋外センサー

IoT機器や屋外センサーでは、人が頻繁にメンテナンスできない場所で長期間運用されるケースが多くあります。また、温度変化や雨風、粉塵などの屋外環境にさらされることも多く、限られたバッテリー容量で長期間安定して動作することが求められます。

そのため、省電力性や耐環境性、長期信頼性を考慮しながら、用途に適したバッテリーコネクタを選定することが重要です。

＜IoT機器・屋外センサー用途に求められる要件＞

•
  長期稼働への対応

  長期間にわたり安定した接続を維持できる信頼性が重要です。

•
  低消費電力への対応

  接触抵抗を抑えた安定した電力供給が求められます。

•
  屋外環境への対応

  環境変化に左右されにくい安定した接続が重要です。

•
  メンテナンス負荷低減への対応

  長期間交換頻度を抑えられる高い信頼性が求められます。

ポイント IoT機器や屋外センサー用途では、「限られた電力で長期間安定して稼働し続けること」が重要です。 そのため、長期信頼性・低消費電力・耐環境性などの要求を考慮しながらコネクタを選定します。 リーフ接点など、長期間安定した接続を維持しやすい構造が選択されます。

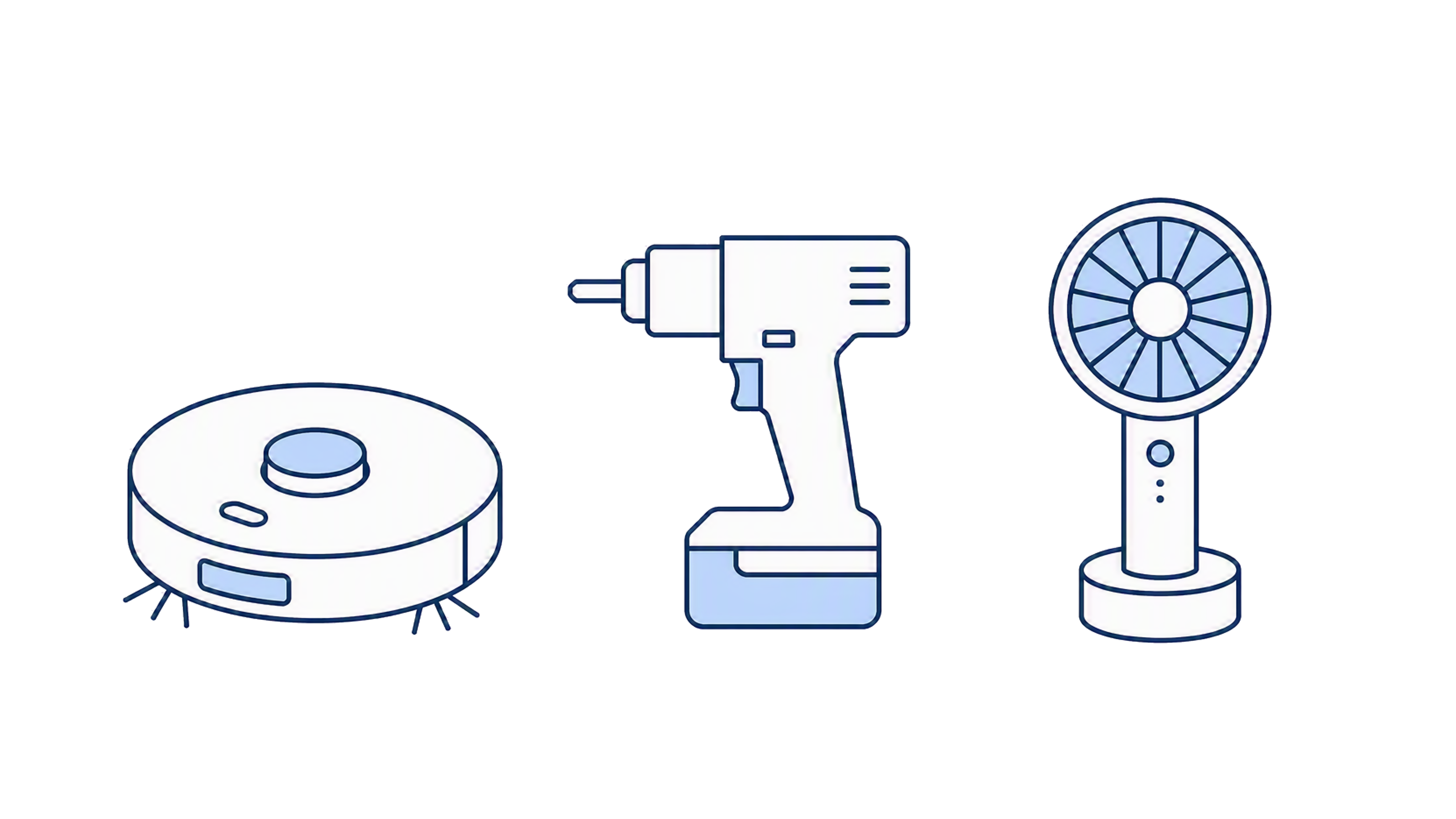

3-5. 民生機器（家電・工具）

民生機器では、日常的にユーザーが使用することを前提に、使いやすさや安全性、コストバランスが重要になります。特にコードレス家電や電動工具では、バッテリーの着脱や充電を繰り返し行うため、バッテリーコネクタには高い耐久性と安定した接続性能が求められます。また、限られた製品サイズの中で十分なバッテリー容量を確保する必要があるため、小型化や省スペース化も重要な要件となります。

そのため、製品特性や使用頻度に応じて適切なバッテリーコネクタを選定することが重要です。

＜民生機器（家電・工具）用途に求められる要件＞

•
  繰返し着脱への対応

  長期間の使用でも接触性能を維持できる耐久性が重要です。

•
  安全性への対応

  安全かつ確実に接続できる構造が求められます。

•
  小型・軽量化への対応

  製品の小型化・軽量化に対応できる省スペース設計が重要です。

•
  コスト最適化への対応

  必要な性能とコストのバランスを考慮した選定が求められます。

ポイント 民生機器用途では、「誰でも安心して使え、長期間安定して使用できること」が重要です。 そのため、耐久性・安全性・小型化・コストなどの要求を考慮しながらコネクタを選定します。 リーフ接点やポゴピン接点、基板接続構造など、用途に応じたバランスの良い構造が選択されます。

---

ここまで、バッテリーコネクタが使用される代表的な用途と、それぞれの使用環境や要求事項について紹介しました。
実際の製品開発では、コネクタ単体の仕様だけでなく、機器の構造や実装条件、使用環境、メンテナンス方法なども考慮しながら最適な接続方式を検討する必要があります。

次章では、バッテリーコネクタ設計でよく見られる課題や、設計時に注意すべきポイントについて解説します。

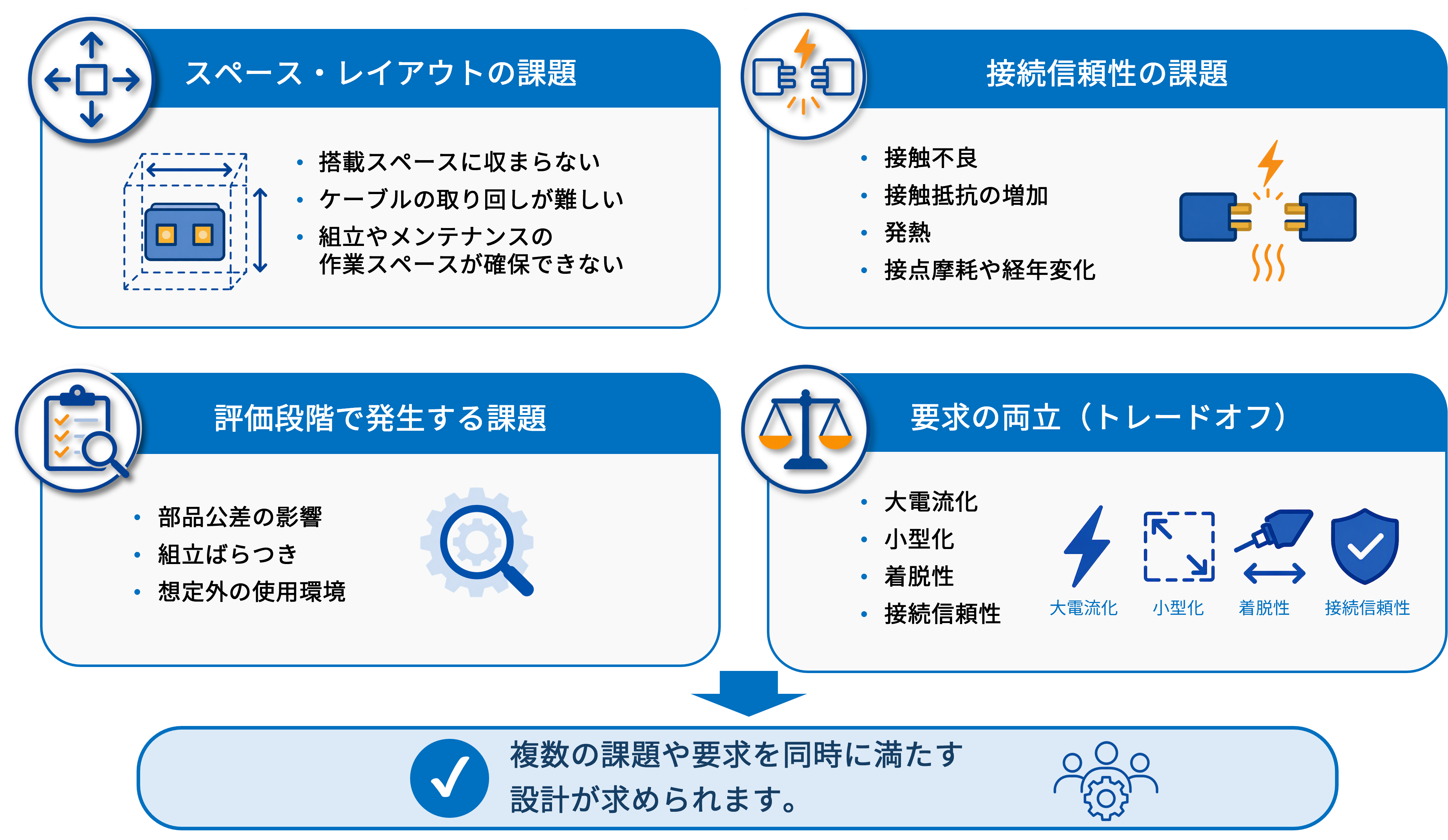

4. カスタムバッテリーコネクタ設計でよくある課題

「想定していたスペースに収まらない」 「評価段階で新たな課題が見つかった」 「複数の要求を両立できない」
このように、バッテリーコネクタの選定では、開発の途中でさまざまな課題が発生することがあります。

バッテリーコネクタは小さな部品ですが、スペース制約、接続信頼性、組立性、量産性など、多くの設計要素に関わります。そのため、定格やサイズだけでは最適な製品を選定できないケースも少なくありません。

ここでは、バッテリーコネクタ設計でよく見られる代表的な課題を紹介します。


バッテリーコネクタの設計では、スペース制約や接続信頼性だけでなく、量産時のばらつきや相反する要求への対応も考慮する必要があります。製品全体の条件を整理しながら最適な構造を検討することが重要です。

標準品では対応できないケース

製品仕様や機構条件によっては、標準品だけでは要求を満たせず、カスタム対応が必要になる場合があります。
SMKのカスタムコネクタ開発のページへ

5. 構想段階から支援するSMKのバッテリーコネクタ開発

5-1. SMKのバッテリーコネクタ設計支援コンテンツとしての提案価値

これまで説明してきたように、バッテリーコネクタの選定では、接続形態・接続構造・用途位置などを踏まえて最適な構成を検討する必要があります。しかし実際の開発では、要求性能、搭載スペース、組立条件、将来の設計変更まで見据える必要があり、仕様や定格だけでは最適な構造を決定できないケースも少なくありません。

SMKでは、コネクタの選定だけでなく、構想段階から開発課題を整理し、接続方式や構造の検討を支援しています。開発では、「小型化したいが大電流も流したい」「接続信頼性を高めたいが着脱性も確保したい」など、相反する要求が発生することがあります。SMKでは、これらの要求を整理しながら全体最適となる接続方式や構造を検討します。

＜具体例＞
開発の進行に伴い、筐体設計の変更によってコネクタ周辺のスペース条件が変わるケースがあります。
このような場合、単に小型コネクタへ置き換えるのではなく、

• 接続形態
• 嵌合方向
• 実装方法

まで含めて見直し、全体最適となる構成を検討します。

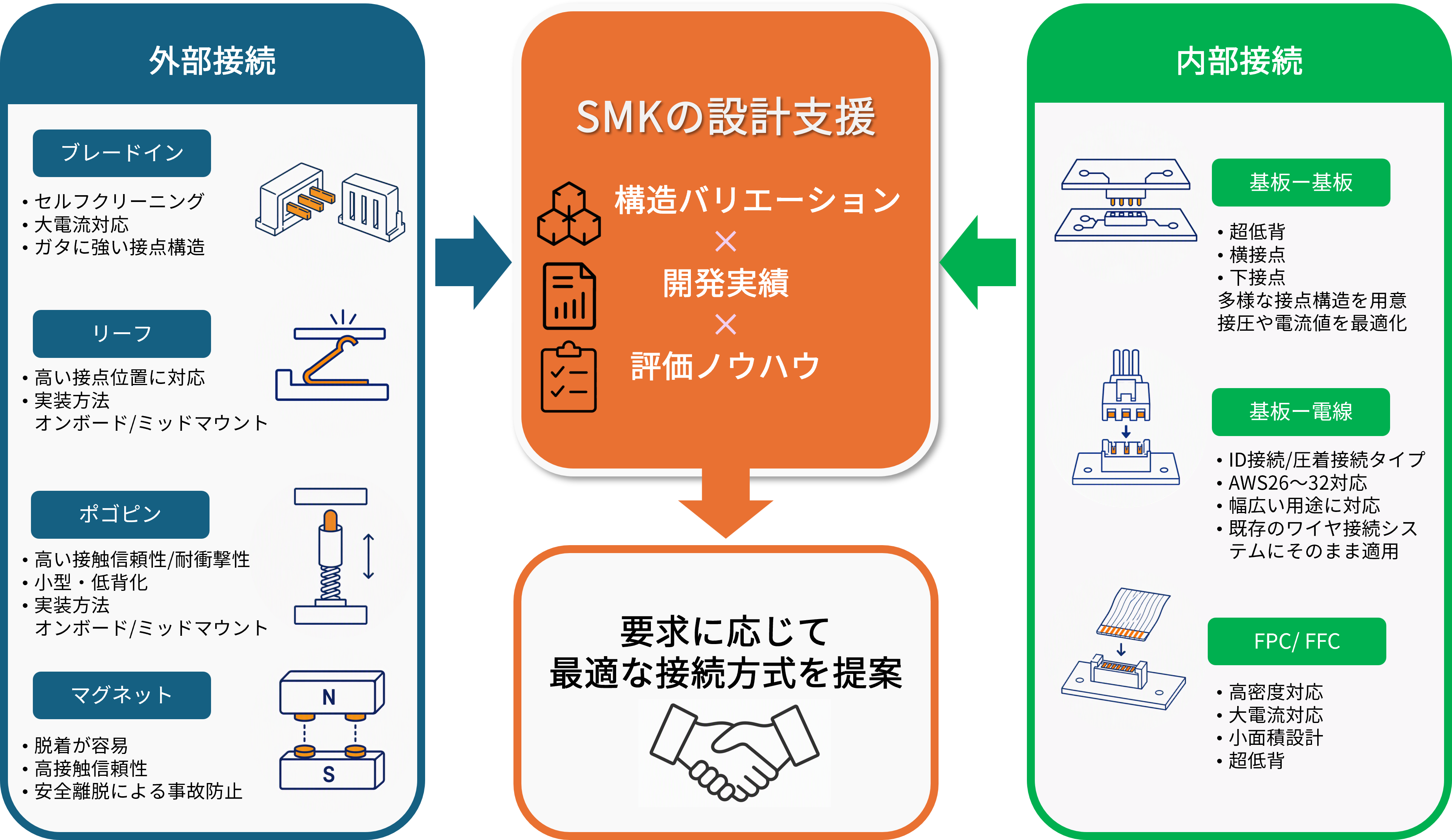

5-2. 接続方式・構造の使い分け

バッテリーコネクタの設計では、大電流対応、小型化、着脱性、接続信頼性など、重視すべき条件によって適した接続方式が異なります。
SMKでは、ブレードタイプ、リーフタイプ、ポゴピンタイプ、FPC／FFC接続、電線接続、基板接続などの構造バリエーションをもとに、製品仕様や使用環境に応じた接続方式を提案しています。

また、それぞれの構造について、

• どのような用途に適しているか
• どのような設計上の制約があるか
• どのような評価ポイントがあるか

といった開発経験や評価ノウハウを蓄積しています。
SMKでは、豊富な構造バリエーションと開発実績、評価ノウハウを活かしながら、お客様の製品仕様や使用環境に応じて最適な接続方式を提案しています。

5-3. 接点設計における考え方（専門性の核）

接続信頼性を決める重要な要素が接点設計です。接触面積、接点圧、接点形状によって、接触安定性、着脱力、接点寿命、電気特性は大きく変わります。SMKでは単に接続できることではなく、製品寿命を通じて安定した接続を維持できることを重視しています。

＜具体例＞
発熱や電流容量に問題がない場合でも、評価を進める中で

• 接触抵抗
• 着脱フィーリング
• 接点摩耗

などが課題になることがあります。
その場合には、コネクタサイズを変更するのではなく、接点構造や接触条件の見直しによって改善を図るケースがあります。

5-4. カスタム設計

標準品では、必要な電流容量、嵌合方向、端子形状、搭載スペースなどの条件を同時に満たせない場合があります。
そのような場合には、接続構造や接点構造、取り付け方法まで含めて見直し、製品仕様に合わせたカスタム設計を検討します。

＜具体例＞
「定格性能は満足している」しかし「標準品では機構条件を満たせない」という場合があります。
このようなケースでは、単純にサイズ変更を行うのではなく、

• 接続構造
• 接点構造
• 実装方法

まで含めて見直し、要求に適した構成を検討します。

5-5. 規制・環境要求を見据えた設計支援

バッテリー関連製品の開発では、性能や信頼性だけでなく、各国・各地域の法規制や環境要求への対応も重要になっています。
特に欧州市場では、EU Battery Regulation、RoHS、REACHなどへの対応が求められており、製品開発の初期段階から使用材料や部品選定を考慮する必要があります。

しかし、規制対応は開発の後工程で検討すると、部品変更や再評価が必要になる場合があります。また、販売地域によって求められる要件が異なるため、将来的な展開も見据えた設計が重要です。

SMKでは、製品仕様や使用環境だけでなく、販売地域や規制要件も考慮しながら、バッテリーコネクタの選定や設計を支援しています。

SMKのグローバルネットワーク

6. FAQ（バッテリーコネクタに関するよくある質問）

Q. バッテリーコネクタと一般的なコネクタの違いは何か？
A. バッテリーコネクタは電力供給を主目的としており、大電流への対応や接続信頼性、発熱対策が重視されます。
一方、一般的な信号用コネクタはデータ伝送を主目的とし、求められる性能が異なります。

Q. バッテリーコネクタの定格電流はどのように決まるか？
A. コネクタの定格電流は流される電流による温度上昇と突入電流によって決まります。
一般的にコネクタメーカーはシミュレーションにより規定条件下で電流を流し、端子の温度上昇しない形状に設定します。ただし、実際の機器では周囲温度や放熱条件、複数極同時通電の有無によって温度上昇が変化するため、実使用環境を考慮した評価が重要です。


Q. バッテリーコネクタの発熱対策はどのように行うか？
A. コネクタの発熱は、電流を流した際に主に接触抵抗および導体抵抗によって発生します。発熱を抑えるためには、
・接触抵抗を低減する接点設計（接点圧、接点形状等）
・必要電流に応じた導体断面積の確保
・導電性や耐食性を考慮した材料・メッキ選定
が重要です。また、周囲温度や複数極同時通電によって温度上昇は変化するため、実使用条件下で温度上昇評価を行い、要求寿命や使用温度範囲を満たすことを確認する必要があります。

Q. 接触抵抗はなぜ重要なのか？
A. 接触抵抗は、電流が接点を通過する際に発生する電気的な抵抗です。接触抵抗が増加すると、発熱や電圧降下が発生し、接続不良や信頼性低下の原因となります。
そのため、初期性能だけでなく、温度変化や振動、長期間使用後の変化も含めて評価することが重要です。

Q. 接点圧は高ければ高いほど良いのか？
A. 接点圧とは、接点同士を押し付ける力のことです。接点圧が不足すると接触抵抗が増加し、接触不良や発熱の原因となる場合があります。
一方で、接点圧が高すぎると着脱力が大きくなり、接点の摩耗や変形を招くことがあります。そのため、バッテリーコネクタでは必要な接触信頼性を確保しながら、着脱性や耐久性とのバランスを考慮した接点圧の設定が重要です。

Q. 振動環境ではどのような接点構造が有利か？
A. 振動環境では、十分な接点圧を維持できる接点構造や、接点位置の変動を吸収しやすい構造が有利です。
振動によって接点間で微小な摺動が発生すると、接点表面の摩耗や酸化が進行し、接触抵抗が増加する場合があります。そのため、振動条件が厳しい用途では、接点構造に加えてロック機構や接点圧、さらに耐摩耗性や耐食性を考慮したメッキ仕様の検討も重要です。

Q. 接点寿命はどのように決まるか？
A. 接点寿命は、接触抵抗や保持力などの性能が要求仕様を満たせなくなるまでの期間や着脱回数として定義されます。
寿命には、着脱回数、接点圧、メッキ仕様、振動や温湿度などの使用環境が影響します。そのため、想定される使用条件に基づいて寿命目標を設定し、耐久試験や環境試験によって確認することが一般的です。

Q. バッテリーコネクタを選定する際に整理しておくべき条件は何か？
A. 接続対象、必要電流・電圧、使用温度、着脱回数、実装スペース、振動条件、メンテナンス性などを事前に整理することが重要です。
例えば、必要電流は接点構造や導体サイズの検討に影響し、使用電圧は必要な絶縁性能や端子間距離の検討に影響します。これらの条件を明確にすることで、接続方式や実装方法を適切に選定しやすくなり、開発後半での手戻り低減にもつながります。

Q. 標準品とカスタム設計はどのように使い分けるか？
A. 標準品で要求仕様を満たせる場合は、開発期間やコストを抑えられるメリットがあります。
一方、実装スペースの制約、大電流対応、耐振動性能の向上など、標準品では対応が難しい要件がある場合はカスタム設計が有効です。
