SMK开发了支持两种电缆口径的车载用小型同轴连接器 产品新闻

SMK最新开发了同时支持车载用的1.5D和2.5D两种电缆的"MH-2系列"小型同轴连接器。这种连接器可通过共享外壳连接1.5D和2.5D不同粗细的同轴电缆。此外,SMK还准备了用于将同轴电缆连接到电路板的电路板插头。
近年来,汽车上搭载的摄像头、天线等车载设备的数量越来越多,而且高清、高像素图像也有了长足发展。随着通信量的增多,快速传输和高频化的趋势越发明显。随之而来的是连接器的小型化以节省空间、使用大口径电缆以提高传输性能,以及抗噪对策的强烈需求。为此,SMK开发了一种小型同轴连接器,它可以连接不同粗细的电缆,支持高速传输和高频,并且具有出色的抗噪性。
频率范围最高支持6GHz,具有良好的高频特性。此外,通过独创的接点结构增强了抗噪性能。在嵌合状态下,与SMK的FAKRA连接器相比,体积比减少了约30%,这有助于实现车载设备的小型化。

使用用途
车载设备(相机、天线、ECU、IVI等)
发布日 2021年9月22日
发布编号 1139CS
产品名称

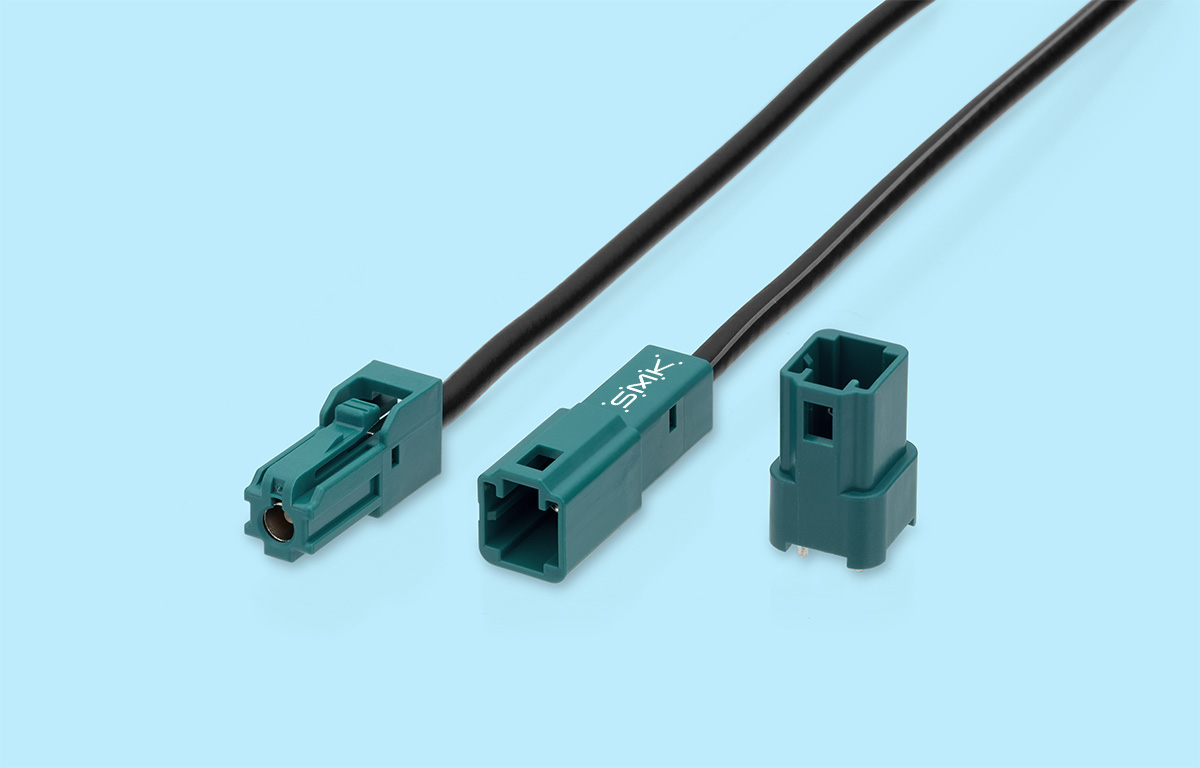

车载用小型同轴连接器"MH-2系列"

图号
  • CRC1001-61XXF (1.5D电缆插头)、CRS9001-53XXF (1.5D电缆插口)
  • CRC1001-62XXF (2.5D电缆插头)、CRS9001-54XXF (2.5D电缆插口)
  • CRC5001-93XXF (电路板插头)
产品特长
  • 1.

    支持连接1.5D/2.5D两种电缆(共享外壳)

  • 2.

    最高传输频率6GHz/VSWR1.5

  • 3.

    增强了抗噪性能

  • 4.

    小型化(与SMK的FAKRA连接器相比,体积比减少了约30%)
主要规格 额定电压电流 60V / 1A
接触电阻 20mΩ以下(初始)
绝缘电阻 DC500V、1,000MΩ以上
耐电压 AC500V(1分钟)
使用温度范围 -40℃~+105℃
频率范围 DC~6GHz
公称阻抗 50Ω
插入损失 DC~3GHz 0.4dB max. / 3~6GHz 0.6dB max.
适用电线 1.5D、2.5D 同轴电缆
外形尺寸
电缆插头
8.5mm (W) × 26.75mm (D) × 9.75mm (H)
电缆插口
7.0mm (W) × 20.4mm (D) × 9.45mm (H)
嵌合时
8.5mm (W) × 36.75mm (D) × 9.75mm (H)
电路板插头
10.5mm (W) × 10.75mm (D) × 16.5mm (H)
电路板插头贴装时
电路板占有面积
112.88mm2
贴装高度
16.5mm
贴装方向
垂直
贴装方法
通孔回流焊
插拔寿命 25回
开始接单时间 2021年11月
量产开始时间 2022年4月
样品价格 价格取决于电缆规格。敬请咨询。
