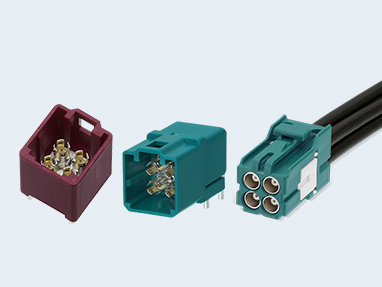

MH-1
多同轴连接器
RoHS对应品
特征
1. 车载摄像头连接用、车载天线连接用的多极同轴连接器。
2. 极数为4极。
3. 电路板占有面积与本公司4个FAKRA支持同轴连接器相比减少约70%。
4. 使用频率范围覆盖DC～6GHz，高度匹配并具有良好的高频特性。
5. 适用电缆为1.5D(外径φ3.0mm)。
6. 通过本公司独特的构造，增强抗干扰性能。
7. 针对不同连接用途设置了7种不同颜色的嵌合键。
8. 插座支持通过载带进行自动贴装。
9. 原产国：中国
・产品型号：根据不同颜色的嵌合键各不相同。请咨询。
规格
- 类型
- 车载外部连接用
- 频率范围
- DC～6GHz
- 标称阻抗
- 50Ω
- V.S.W.R.
- 1.5以下 (DC～6GHz)
- 插入损耗
- 0.4dB以下(DC～3GHz)､ 0.6dB以下(3～6GHz)
- 贴装高度
- Vertical Type 14mm (Receptacle), Right Angle Type 13.65mm (Receptacle)
- 防水/非防水
- 非防水
- 贴装方法
- DIP（回流焊）
- 贴装方向
- 立式、直角
- 额定电压电流
- AC/DC 60V 1A
- 接触电阻
- 20mΩ以下
- 使用温度范围
- －40℃～＋105℃
材质･表面处理
- 外壳
- 热塑性树脂
- 端子
- 铜合金 镀金
用途
车载设备、工业设备
