CPBE208-0101F

仕様

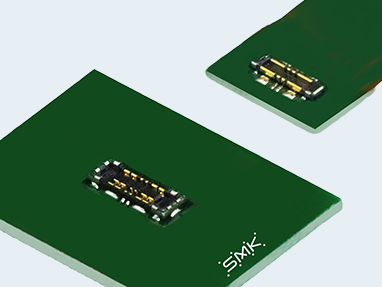

特長	1. バッテリー接続用、大電流コネクタです。 2. 独自の接触構造により、高い信頼性での安定した接続を実現します。 3. ホールドダウンおよび接点端子部に独自のロック構造を採用しており、高い抜去力を実現します。 4. 電源端子部は10Aに対応しています。(電源Pinを4Pin使用時) 5. 極数は8Pinでバッテリーの多機能化に貢献します。( 電源：4Pin , 信号：4Pin ) 6. 嵌合高さ0.7mm、幅2.2mm、長さ6.08mmの低背タイプです。 7. 原産国：日本
用途	スマートフォン、タブレット、PC、ウェアラブル、モバイル機器
プラグ／ソケット	プラグ
ピッチ	0.4mm
極数	8
外形寸法	長さ: 5.2mm　幅: 2.15mm　高さ: 0.58mm
嵌合高さ	0.7mm
実装方法	SMT
実装方向	ストレート
定格電圧電流	AC/DC 50V, 5.0A/pin (Power) , 0.4A/pin (Signal)
接触抵抗	20mΩ以下 (Power Pin) , 40mΩ以下 (Signal Pin)
絶縁抵抗	DC 100V 100MΩ以上
耐電圧	AC 250V (1分間)
使用温度範囲	-40℃ ~ +85℃
梱包形態	エンボステーピング(15000個／リール)

材質・表面処理

ソケットハウジング	－
ソケットコンタクト	－
ソケットホールドダウン	－
プラグハウジング	熱可塑性樹脂
プラグコンタクト	銅合金 金めっき
プラグホールドダウン	銅合金 金めっき
