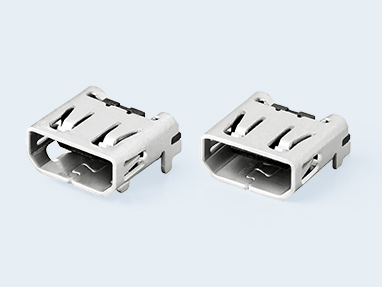

HDMI-D(Short)
HDMI規格タイプD レセプタクル
RoHS対応品
特長
1. HDMI（Ver1.4）規格に準拠しています。
2. 差動インピーダンス100Ωにマッチングし、高速伝送に対応しています。
3. 奥行き寸法 6.75mmでセットの小型・省スペース化に貢献します。
4. 実装後にはんだ付け部を目視で確認可能なので、検査を容易に行うことができます。
5. シェル基板取付部：SMTタイプとDIPタイプの2種類を用意しています。(SMT:CSS5319-8E01F,DIP:CSS5319-1F01F)
6. 自動実装用としてエンボステーピングによる供給です。
7. 原産国：中国
仕様
- 準拠規格
- HDMI（Ver1.4）
- 極数
- 19
- ピッチ
- 0.4mm
- 防水／非防水
- 非防水
- 実装方法
- SMT
- 実装方向
- ライトアングル
- ロック方式
- ハーフロック方式
- 定格電圧電流
- AC/DC 40V(RMS.) 0.3A
- 接触抵抗
- コンタクト30ｍΩ以下 シェル50ｍΩ以下
- 絶縁抵抗
- DC 500V 100MΩ以上
- 耐電圧
- DC 250V (1分間)
- 使用温度範囲
- －20℃～＋85℃
材質・表面処理
- ハウジング
- 熱可塑性樹脂
- コンタクト
- 銅合金 金めっき
- シールド
- ステンレス鋼 すずめっき
用途
モバイル機器、家電
