ミリ波センサーMilweb®

SMK独自のアルゴリズムを組み込んだ高精度なミリ波レーダーセンサーです。ミリ波レーダーの導入は、設計や製造に高度な技術が必要なためハードルが高いとされていますが、SMKではソフトウェアとセットでご提案することで、各シーンに応じた柔軟なカスタマイズを可能にし、スムーズな導入を実現します。お客様の機器へ組み込む場合、ニーズに応じたカスタマイズもサポートします。

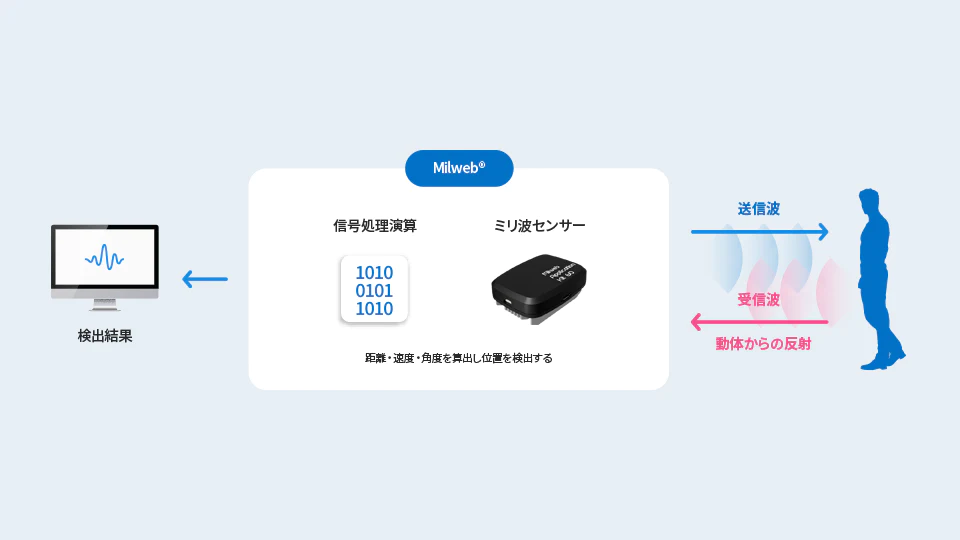

動作原理

ミリ波センサーは、数十GHzの電磁波を送信し、対象物に反射して戻ってきた電磁波を受信します。この信号をSMK独自のアルゴリズムで解析し、距離、速度、角度を計算します。これにより、物体の位置情報や呼吸数、体動データなどを高精度に取得することが可能です。

3つのアルゴリズム

SMKが開発する独自のセンシングアルゴリズムは、ミリ波センサーから得られたデータを解析し、微小な振動からバイタルデータ、人の動きまで幅広い検知を実現します。

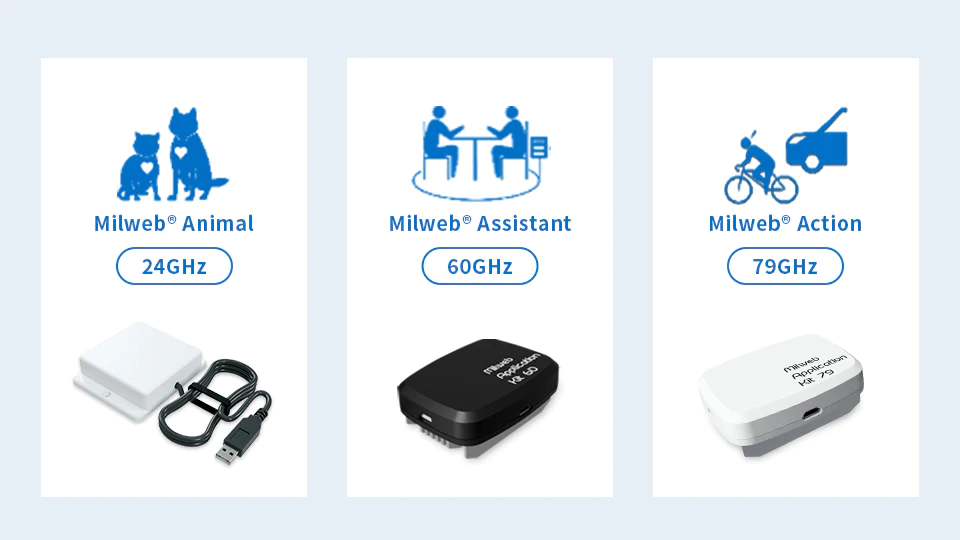

Milweb®シリーズでは、用途に応じて最適化された3つの周波数帯のミリ波センサーを提供します。

Milweb® Animal

24GHz帯を使ったバイタルセンシング用途のアルゴリズムです。1m範囲内での呼吸や体動の測定に最適です。動物だけでなく人のバイタルデータの非接触測定用途としてもご提案します。

Milweb® Assistant

60GHz帯を使った在室検知用途のアルゴリズムです。10m範囲内での対象者の呼吸数や心拍数を分析し、人の位置や密集度合の把握に最適です。施設の在室検知をメインにご提案しています。

Milweb® Action

79GHz帯を使った動体検知用途のアルゴリズムです。屋外環境において、100m範囲内で接近する車両や障害物の検知に最適です。自転車やマイクロモビリティへのご提案です。

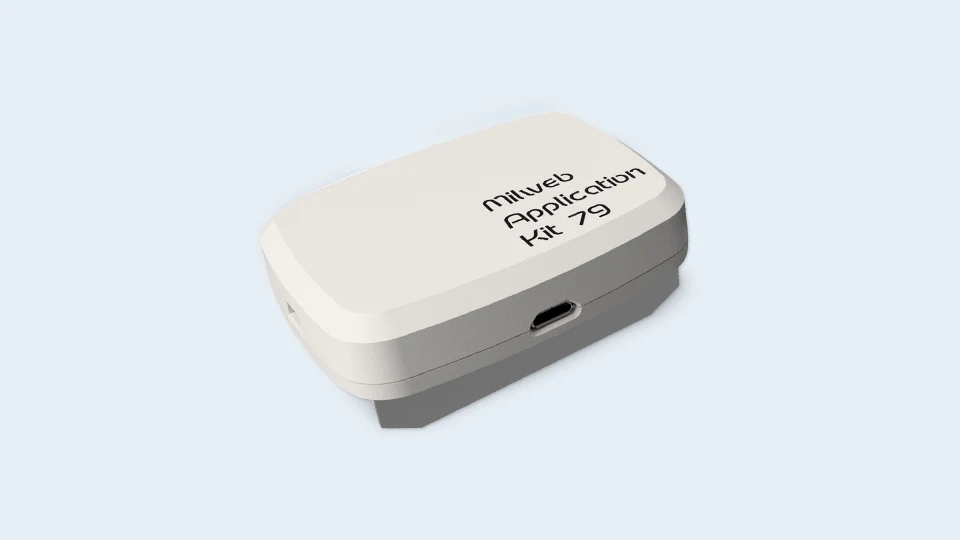

Milweb®評価キット MAK（Milweb® Application Kit）

トライアル用にMAK（Milweb® Application Kit）を販売しています。
ミリ波センサーとPC用のアプリケーションがセットになった評価キットです。
アプリケーションで様々な設定を簡単ににな変更可能です。
非接触検知性能を手軽に試すことができますのでお気軽にお声がけください。

主な仕様

アルゴリズム	Milweb® Animal	Milweb® Assistant	Milweb® Action
センシング対象	呼吸数、人検知	動体検知（屋内）	動体検知（屋外）
外形寸法	100.6×80.6×23.5	67.6×51.5×26	67.6×51.5×26
周波数帯	24GHz	60GHz	79GHz
アンテナ構成	Tx=1ch,Rx=1ch	Tx=3ch,Rx=4ch	Tx=3ch,Rx=4ch
変調方式	Doppler	FMCW	FMCW
IC	Infineon	Texas Instruments	Texas Instruments
I/F	USB type-A USB serial	USB micro-B UART	USB micro-B UART
消費電流	200mA Typ	400mA Typ	400mA Typ
定格電源電圧	DC 5V	DC 5V	DC 5V
電波認証（取得予定）	日本電波法	日本電波法、（FCC）、（CE）	日本電波法、（FCC）、（CE）
