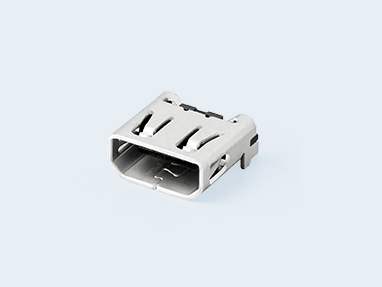

CSS5319-8E01F
HDMI-D(Short)
HDMI規格タイプD レセプタクル
RoHS対応品
技術情報データ
仕様
| 特長 | 1. HDMI(Ver1.4)規格に準拠しています。 2. 差動インピーダンス100Ωにマッチングし、高速伝送に対応しています。 3. 奥行き寸法 6.75mmでセットの小型・省スペース化に貢献します。 4. 実装後にはんだ付け部を目視で確認可能なので、検査を容易に行うことができます。 5. シェル基板取付部：SMTタイプとDIPタイプの2種類を用意しています。 (SMT:CSS5319-8E01F,DIP:CSS5319-1F01F) 6. 自動実装用としてエンボステーピングによる供給です。 7. 原産国：中国 |
|---|---|
| 用途 | モバイル機器、家電 |
| 準拠規格 | HDMI(Ver.1.4) |
| プラグ／レセプタクル | レセプタクル |
| 極数 | 19 |
| ピッチ | 0.4mm |
| 防水／非防水 | 非防水 |
| オンボード／ミッドマウント | オンボード |
| 外形寸法 | 長さ: 6.75mm 幅: 6.5mm 高さ: 2.9mm |
| 実装高さ | 2.9mm |
| 実装方法 | SMT |
| 実装方向 | ライトアングル |
| ロック方式 | ハーフロック方式 |
| プラグ形状 | － |
| 定格電圧電流 | AC/DC 40V(RMS.) 0.3A |
| 接触抵抗 | 30mΩ以下 |
| 絶縁抵抗 | DC 500V 100MΩ以上 |
| 耐電圧 | AC 250V (1分間) |
| 使用温度範囲 | -20℃ ~ +85℃ |
| 挿抜寿命 | 5000回 |
| 梱包形態 | エンボステーピング(1800個／リール) |
材質・表面処理
| ハウジング | 熱可塑性樹脂 |
|---|---|
| コンタクト | 銅合金 金めっき |
| シールド | ステンレス鋼 すずめっき |
