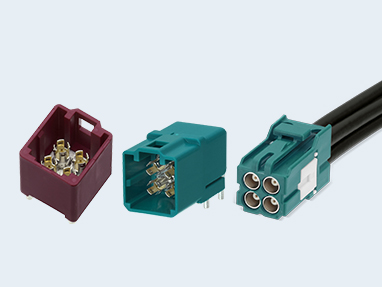

MH-1
多極同軸コネクタ
RoHS対応品
特長
1. 車載カメラ・車載アンテナ接続用の多極同軸コネクタです。
2. 極数は4極です。
3. 基板占有面積は、弊社FAKRA対応同軸コネクタ4つ分と比較し約70％削減しています。
4. 使用周波数範囲DC～6GHzまでをカバーし、高整合で良好な高周波特性を備えています。
5. 適合ケーブルは1.5D(外径φ3.0mm)です。
6. 当社独自の構造により耐ノイズ性能を強化しています。
7. 接続用途別に色別嵌合キ－を7種類用意しています。
8. レセプタクルはエンボステープによる自動実装に対応しています。
9. 原産国：中国
・製品品番 XX：色別嵌合キーにより違います。お問合せください。
仕様
- タイプ
- 車載外部接続用
- 周波数範囲
- DC～6GHz
- 公称インピーダンス
- 50Ω
- V.S.W.R.
- 1.5以下 (DC～6GHz)
- 挿入損失
- 0.4dB以下(DC～3GHz)､ 0.6dB以下(3～6GHz)
- 実装高さ
- バーチカルタイプ 14mm (Receptacle), ライトアングルタイプ 13.65mm (Receptacle)
- 防水／非防水
- 非防水
- 実装方法
- DIP（リフロー）
- 実装方向
- バーチカル、ライトアングル
- 定格電圧電流
- AC/DC 60V 1A
- 接触抵抗
- 20mΩ以下
- 使用温度範囲
- －40℃～＋105℃
材質・表面処理
- ハウジング
- 熱可塑性樹脂
- 端子
- 銅合金 金めっき
用途
車載機器、産業機器
