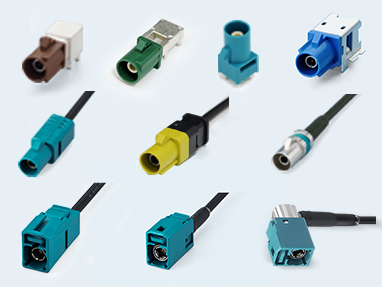

VC-2
FAKRA対応同軸コネクタ
RoHS対応品
特長
1. プッシュオンのモールドロック方式で完全な結合が可能です。
2. 接続用途別に色別嵌合キ－を用意しています。
3. ISO20860-1､ISO20860- 2､DIN72594-1､DIN72594-2､SAE/USCAR-17､SAE/USCAR-18 に準拠しています。
4. 防水タイプも用意しています。(嵌合防水 IPX7)
基板用プラグ：CRC5001-74□□F
ケーブルプラグ：CRC1001-57□□F
ケーブルジャック：CRS9001-45□□F､CRS9001-38□□F､CRS9001-46□□F、CZF2100-02□□F､CZF2100-03□□F､CZF2100-13□□F
5. ケーブルジャック：ケーブル引き出し方向の選択が可能です。
CRS9001-46□□F､CZF2100-02□□F､CZF2100-03□□F､CZF2100-13□□F
6. 部品点数を減らし組立作業性をアップしています。
7. 原産国：中国
・製品品番 XX：色別嵌合キーにより違います。お問合せください。
・CADデータの製品品番は末尾01Fを掲載しています。
仕様
- タイプ
- 車載外部接続用
- 周波数範囲
- 図番別に違います。各図番のページをご参照ください。
- 公称インピーダンス
- 50Ω
- V.S.W.R.
- 図番別に違います。各図番のページをご参照ください。
- 挿入損失
- 図番別に違います。各図番のページをご参照ください。
- 実装高さ
- 図番別に違います。各図番のページをご参照ください。
- 防水／非防水
- 防水、非防水
- 実装方法
- 図番別に違います。各図番のページをご参照ください。
- 実装方向
- 図番別に違います。各図番のページをご参照ください。
- 定格電圧電流
- AC/DC 60V 1A
- 接触抵抗
- 15mΩ以下 (中心コンタクト)、5mΩ以下(外部コンタクト)
- 使用温度範囲
- －40℃～＋105℃
材質・表面処理
- ハウジング
- 熱可塑性樹脂
- 端子
- 銅合金 金めっき
用途
車載機器、産業機器
