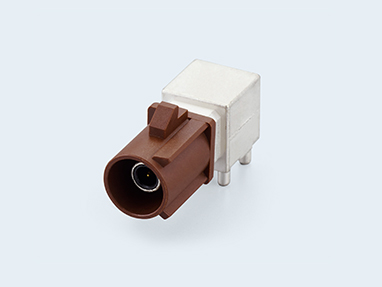

CRC5001-7001F

仕様

特長	1. プッシュオンのモールドロック方式で完全な結合が可能です。 2. 接続用途別に色別嵌合キ－を用意しています。 3. ISO20860-1､ISO20860- 2､DIN72594-1､DIN72594-2､SAE/USCAR-17､SAE/USCAR-18 に準拠しています。 4. 防水タイプも用意しています。(嵌合防水 IPX7) 　  基板用プラグ：CRC5001-74XXF　  ケーブルプラグ：CRC1001-57XXF　  ケーブルジャック：CRS9001-45XXF､CRS9001-38XXF､CRS9001-46XXF、CZF2100-02XXF､CZF2100-03XXF､CZF2100-13XXF  5. ケーブルジャック：ケーブル引き出し方向の選択が可能です。 CRS9001-46XXF､CZF2100-02XXF､CZF2100-03XXF､CZF2100-13XXF 6. 部品点数を減らし組立作業性をアップしています。 7. 原産国：中国　 ・製品品番 XX：色別嵌合キーにより違います。お問合せください。 ・CADデータの製品品番は末尾01Fを掲載しています。
用途	車載機器、産業機器
タイプ	車載外部接続用
プラグ／レセプタクル	基板用プラグ
周波数範囲	DC～4GHz
公称インピーダンス	50Ω
V.S.W.R.	1.3以下(DC～2GHz))、 1.5以下(2～4GHz)
挿入損失	0.3dB以下 (DC～3GHz)、 0.35dB以下 (3～4GHz)
外形寸法	長さ: 21.1mm　幅: 8.0mm　高さ: 13.2mm
実装高さ	10.55mm
防水／非防水	非防水
実装方法	DIP(フロー)
実装方向	ライトアングル
適合ケーブル	－
定格電圧電流	AC/DC 60V 1A
接触抵抗	15mΩ以下 (中心コンタクト)、5mΩ以下(外部コンタクト)
使用温度範囲	-40℃ ~ +105℃
挿抜寿命	30回
梱包形態	トレイ

材質・表面処理

ハウジング	熱可塑性樹脂
端子	銅合金　金めっき
