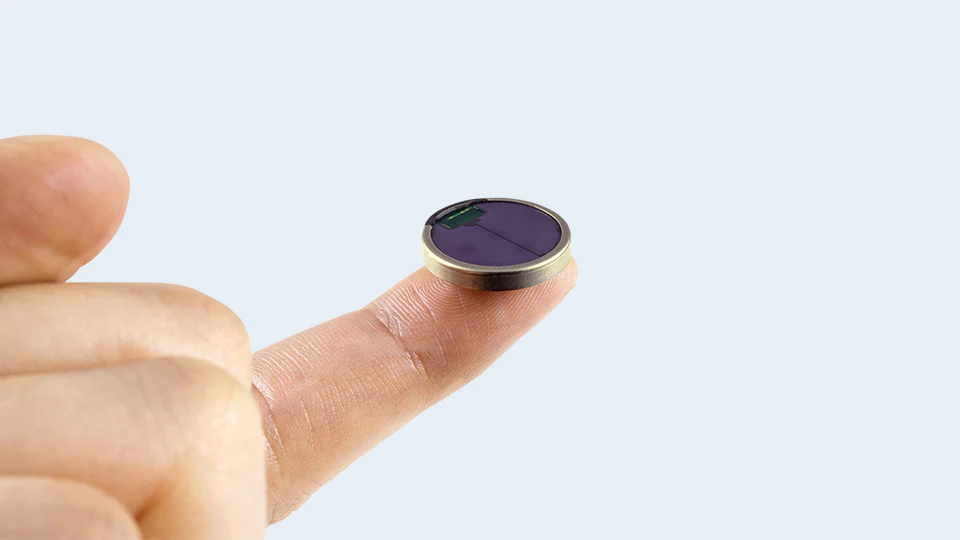

HarvestLoop™

コイン電池CR2032に置き換わるエナジーハーベスティングモジュールです。
電池、PVセル、通信回路、および各種センサーを一体化し、既存のコイン型電池ボックスに収まるコンパクト設計を実現しました。
PVセルを使った自立給電により小型デバイスの電池交換を不要にします。「現行の製品デザインを踏襲し、電池交換を不要にしたい」「通信機能を追加したい」といったニーズに素早く対応可能です。

用途

コイン電池を使用している様々な用途で置き換えが可能です。
電池交換の手間や煩わしさがなくなります。

  • ※

    電池ケース部分の透明化が必要です。

リモコン
センサー
測定機器
自転車部品

主な特長

CR2032互換により既存の製品設計やインフラの大幅な変更をせずにエナジーハーベスティング技術を導入することが可能です。
エナジーハーベスティング技術を使うことで電池交換のメンテナンスフリーと環境負荷低減を両立します。Bluetooth®を搭載していることで柔軟な機能拡張が可能です。

  • CR2032互換のコイン電池モジュール
  • 太陽光発電による充電
  • Bluetooth® Low Energy 5.3通信機能搭載
  • PVセル一体型
  • 取り替え可能なPVセル（シングルセル／マルチセル）
  • 内蔵センサー（加速度、温湿度、磁気）
  • 空間伝送型ワイヤレス給電対応（要外付けアンテナ）
  • SMT可能

仕様

一般仕様

寸法 φ20mm x 3.2mm（CR2032と互換可能）
重量 TBD
電池容量（ET1210C-H） 4mAh
出力電圧 3.0V ±2%
最大放電電流 15mA
動作温度範囲 -20 to 60℃

エナジーハーベスティング

太陽電池 φ16mm (Active Area), 4 Cells
ソーラー発電電流［Vop 2.5V］ 5uA @200Lux, 100uA @5000Lux
RF発電周波数※ 400MHz to 2500MHz
RF発電入力@918MHz※ -18 to 10 dBm
RF発電入力@2450MHz※ -15 to 10 dBm
  • ※

    RF発電には外付けアンテナが必要です。

センサー

3軸加速度センサー
  • 16bit Digital
  • 加速度範囲：±2g/4g/8g/16g
温度・湿度センサー

相対湿度範囲：0 to 100%

湿度誤差：±2%

温度範囲：-40 to 85℃

温度誤差：±0.2℃
ホール効果センサー

磁気センサー：9.5mT, Omni-polar

ワイヤレス通信

Bluetooth® Low Energy 5.3
  • Tx @0dBm: 3.0mA
  • Rx @-95dBm: 1.4mA
範囲 Approx. 10m

MCU

  • 64MHz ARM Cortex M33F
  • 64KB ROM, 128KB RAM, 512KB NVM
  • ※

    製品仕様は事前の予告なしに変更される場合があります。ご了承ください。

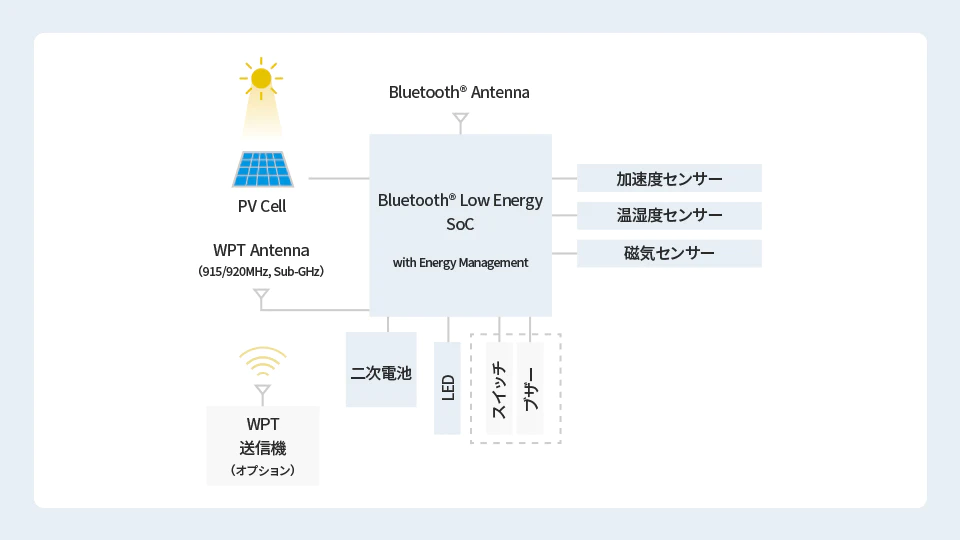

システム構成

2次電池、PVセル、Bluetooth® Low Energy通信回路、各種センサーを一体化したオールインワンIoTモジュールです。
外部アンテナによるワイヤレス電力伝送（WPT）オプションにも対応し、光の届かない場所でも確実なパフォーマンスを発揮します。

CES®イノベーションアワード受賞

「CES®2025イノベーションアワード」をサステナビリティー部門とエナジー/パワー部門の両部門で受賞しました。
