太陽光発電システム向け
組立作業性の良い、優れた接触・防水性能「太陽電池モジュール用コネクタ」を開発

 当社はこのほど、太陽光発電システム市場向けに「太陽電池モジュール用コネクタ」を開発し10月から発売を開始します。


近年、地球温暖化問題、原油高騰対策において、クリーンエネルギーとして太陽光発電システムが欧州を中心に注目され、需要が拡大しています。 太陽光発電システムでは、太陽電池 (PV:Photovoltaic)モジュール間をケーブルで繋ぎ合わせますが、作業性から中継コネクタが使用されます。


この新製品は、太陽電池モジュール間をケーブルで繋ぎ合わせる中継コネクタです。当社では今後のさらなる発展が期待される、この市場に注目し、本製品を開発しました。


本コネクタは、独自の多点接触構造 [特許出願中] により優れた接触性能を確保しています。 また、独自の防水構造(上下カバー方式)[特許出願中] により、工具無しで、ケーブルの防水処理が容易に行なえ、作業性に優れています。


IP保護等級は、IP 67(未嵌合時 IP 2X)に対応しています。 TÜV 規格取得品です。


発表日 2007/09/26
リリース番号 797cs

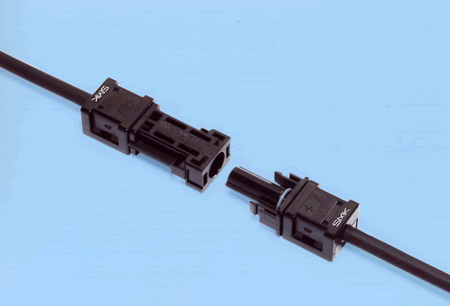

製品名 太陽電池モジュール用コネクタ
図番 プラグ :CCT9901-1801F
ソケット :CCT9901-1901F
特長
  • 1) 独自の多点接触構造により優れた接触性能を確保しています。[特許出願中]
  • 2) 独自の防水構造(上下カバー方式)により、工具無しで、ケーブルの防水処理が容易に行なえ、作業性に優れています。[特許出願中]
  • 3) ロック機構付で、ロック部は手で外せない構造です。[特許出願中]
  • 4) 大電流に対応しています。
  • 5) 導電性に優れた銅合金バネ材を使用しています。
  • 6) 耐候性、難燃性(UL94V-0)に優れた樹脂材を使用しています。
  • 7) TÜV 規格を取得しています。(UL 規格申請中)
  • 8) RoHS指令適合品です。
主な仕様 定格電圧電流 600V/1000V 30A
使用温度範囲 -40℃~+90℃
IP保護等級 IP67/IP2X(未嵌合時)
用途 太陽光発電システム
発売時期 2007年10月
生産能力 1,000,000個/月(レセプタクル)
お問い合わせ 電話  (03) 3785-1176 CS事業部
