実装面積 当社従来品比約72%減を実現
バッテリー接続用FPC対基板コネクタ「FB-5シリーズ」を発売開始


 当社はこのほど、バッテリー接続を主な使用用途とする、大電流対応 FPC対基板コネクタ「FBシリーズ」に新たに低背・省スペース構造を実現したFB-5シリーズを開発し、レパートリーを拡充いたしました。

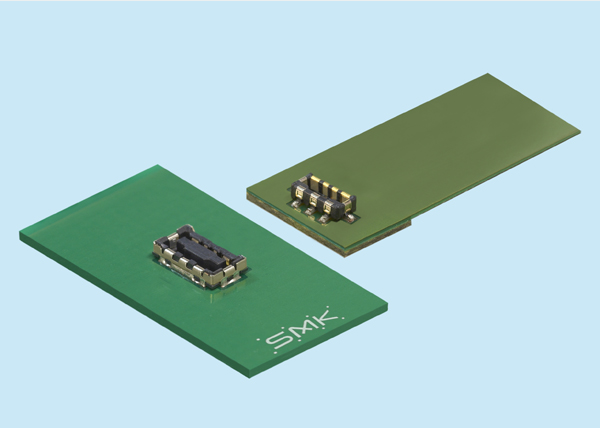

 本製品は嵌合高さ0.9mmの低背に加え、製品の実装面積は当社従来品比約72%減という省スペース構造により、セットの小型・薄型化に貢献します。
 SMK独自の優れた接触構造にて、高信頼性の要求されるバッテリーパックとの安定した接続が可能です。また、独自のロック構造を採用することにより、高い嵌合保持力を有しており、落下衝撃等による嵌合外れを防止することができます。




【FPC対基板コネクタ 「FB-5シリーズ」 製品情報】

外 観

図番

ピン数

定格電流

 外形寸法

(単位:mm)

 CPB1104-1101F
(ソケット)
CPB1204-1101F
(プラグ)

4

 4A

0.9mm(H)×

4.2mm(W)×

2.3mm(D)



発表日 2014/03/28
リリース番号 1008cs
製品名 FPC対基板コネクタ「FB-5シリーズ」

図 番 CPB1104-1101F(ソケット)
     CPB1204-1101F(プラグ)

特長

1) SMK独自の接触構造により、高い信頼性での安定した機器接続を実現できます。
2) 独自のロック構造により、高い嵌合保持力を有しております。
3) 省スペース設計でありながら、実装吸着エリアを設け自動実装に対応します。
4) 嵌合高さ0.9mmと、低背構造を実現しております。
5) 誤嵌合防止構造品です。
6) フラックス上がり防止構造です。
7) RoHS指令適応品です。

主な仕様

定格電圧電流 AC/DC 30V、4.0A/pin(電源)・1.0A/pin(信号)
接触抵抗 20mΩ以下
絶縁抵抗

1,000mΩ以上

耐電圧 AC250V 1分間
使用温度範囲 -25℃~+85℃
用途 スマートフォン、タブレットPC、携帯電話
発売時期 2014年4月
生産能力 3,000,000個/月間
